Los Husillos para Fresado y Mandril fabricados por 4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, representan un avance significativo en la industria del mecanizado de precisión. Estos cabezales se utilizan en una amplia variedad de aplicaciones que van desde fresado de alta velocidad hasta mecanizado de alta precisión en diferentes materiales, como metal, plástico y materiales compuestos. La combinación de innovación tecnológica y diseño avanzado hace que estos cabezales sean altamente versátiles y eficientes para una amplia gama de operaciones de fresado y mandrinado.

4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, como fabricante líder en la industria de maquinaria para mecanizado, se ha ganado una sólida reputación por su compromiso con la calidad y la excelencia en ingeniería. Sus cabezales para Fresado y Mandrilado incorporan tecnologías de vanguardia, como sistemas de refrigeración interna de alta eficiencia, rodamientos de precisión y materiales de alta resistencia, lo que garantiza un rendimiento excepcional y una larga vida útil.

Estos cabezales se destacan por su capacidad para ofrecer una combinación sin igual de precisión, rigidez y capacidad de carga, lo que los hace ideales para aplicaciones que requieren mecanizado de alta velocidad y alta precisión. Los sistemas de sujeción y cambiado de herramientas incorporados en estos cabezales permiten una operación fluida y eficiente, lo que resulta en una productividad mejorada y menores tiempos de inactividad en entornos de fabricación de alto rendimiento.

Además, los cabezales para fresado y mandril de 4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, ofrecen una amplia variedad de opciones de configuración, lo que los hace adecuados para adaptarse a diferentes requisitos de mecanizado, desde operaciones de fresado de contornos complejos hasta mandrinado de alta precisión. Asimismo, la capacidad de integración con sistemas de control avanzados permite una mayor automatización y precisión en las operaciones de mecanizado.

En resumen, los cabezales para fresado y mandril fabricados por 4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, representan un estándar de excelencia en la industria del mecanizado de precisión. Su combinación única de tecnología avanzada, rendimiento superior y versatilidad los convierte en una opción indispensable para fabricantes y operadores que buscan alcanzar nuevos niveles de productividad y calidad en sus operaciones de Fresado y Mandrinado.

Los cabezales para Fresado y Machueleado están comprendidas en las siguientes Series y los elementos que las componen se enumeran a continuación.

ELEMENTOS

SERIE S

Cabezales Para Fresado Y Mandrilado Con Cuerpo Del Husillo Cuadrado

• Potencia Máxima
  • ½, 1, 2, 3, 5, 7.5, 15 & 20 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 600, 800,1200, 1600, 1800, 2000, 2500, 3000 & 4000 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 2000, 2500, 3000, 4000, 5000, 6000, 8000, 1000 & 12000 r.p.m.
• Tipo De Boquillas De Sujeción:
  • ER-20, ER-32, ER-40, NT-40, NT-50 / A₂-6

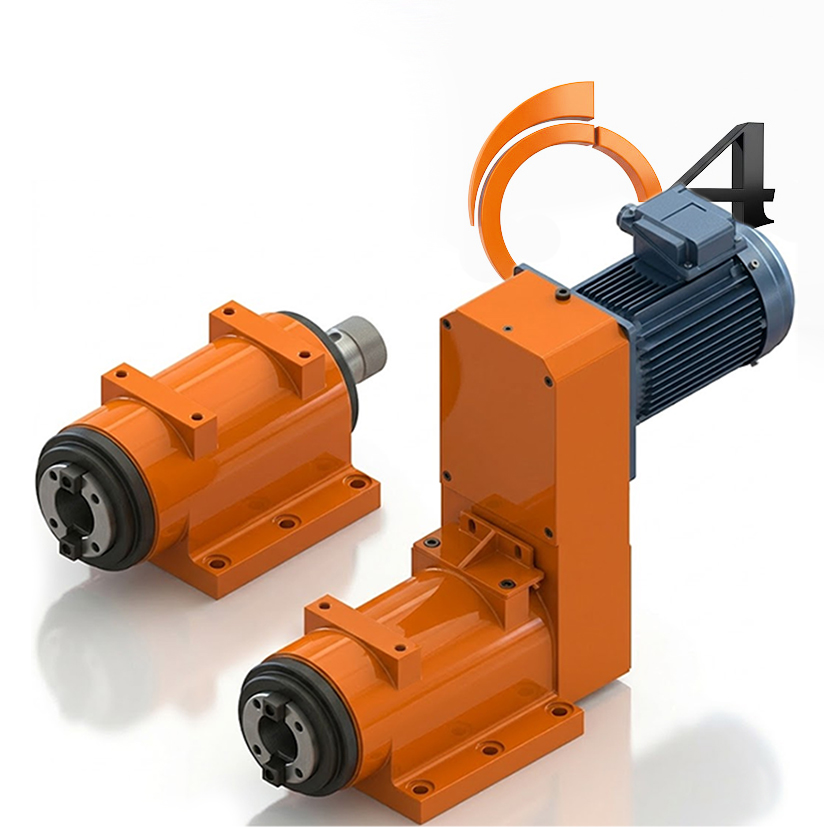

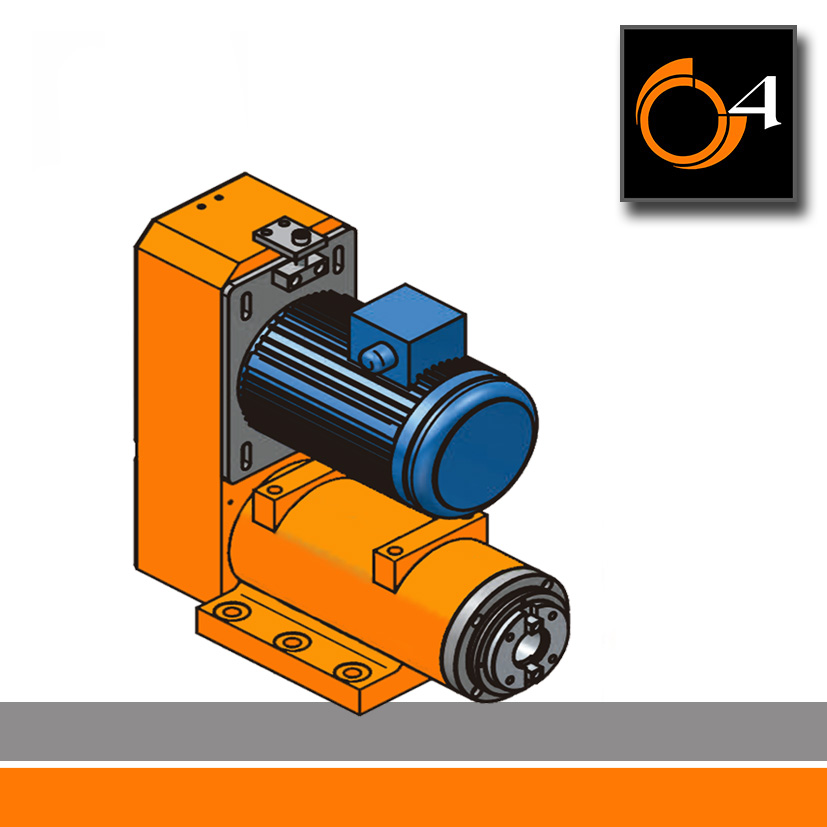

SERIE SR

Cabezales Para Fresado Y Mandrilado Con Cuerpo Del Husillo Redondo (Trabajo Pesado)

• Potencia Máxima
  • 2, 3, 5 & 7.5 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1200, 1800, 2000 & 3000 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 3000, 5000, 6000, & 1000 r.p.m.
• Tipo De Boquillas De Sujeción
  • NT-30, NT-40 & NT-50 / A₂-5

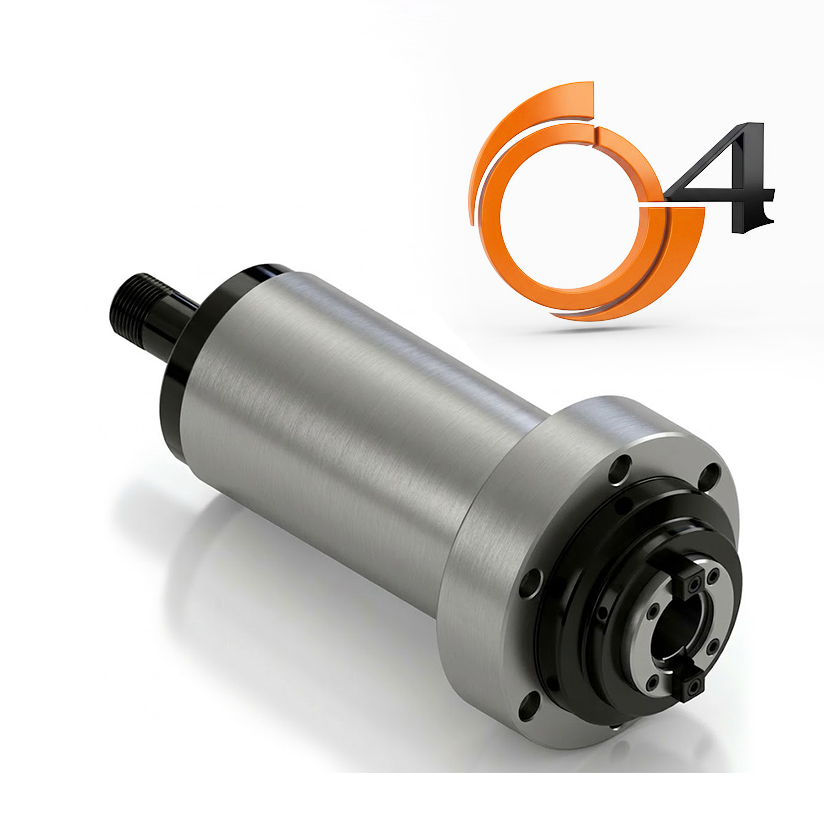

SERIE SRR

Cabezales Para Fresado Y Mandrilado Con Cuerpo Independiente Para Aplicaciones Especiales De Alto Desempeño.

• Potencia Máxima
  • 1, 2, 3, 5 & 7.5 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1200, 1600, 1800, 2000, 2500 & 3000 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 3000, 4000, 5000, 6000, 8000 & 1000 r.p.m.
• Tipo De Boquillas De Sujeción
  • ER-32, NT-30/ER-32, NT-40, NT-40/A2-5 & NT-50

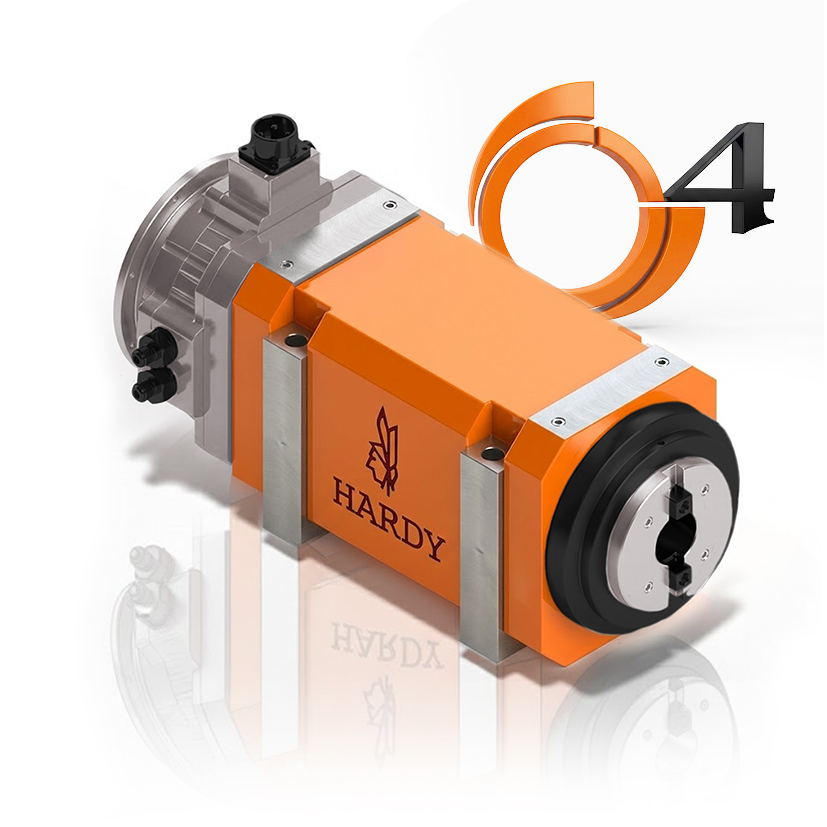

Serie SM

Servo Cabezales Compactos Para Fresado Y Mandrilado, Con Sistema De Enfriamiento Por Aceite Para Trabajo Continuo

• Potencia Máxima
  • 2, 3 & 5 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1500, 2000 & 2500 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 2500, 6000, & 8000 r.p.m.
• Tipo De Boquillas De Sujeción
  • NT-30, NT-40 & NT-50

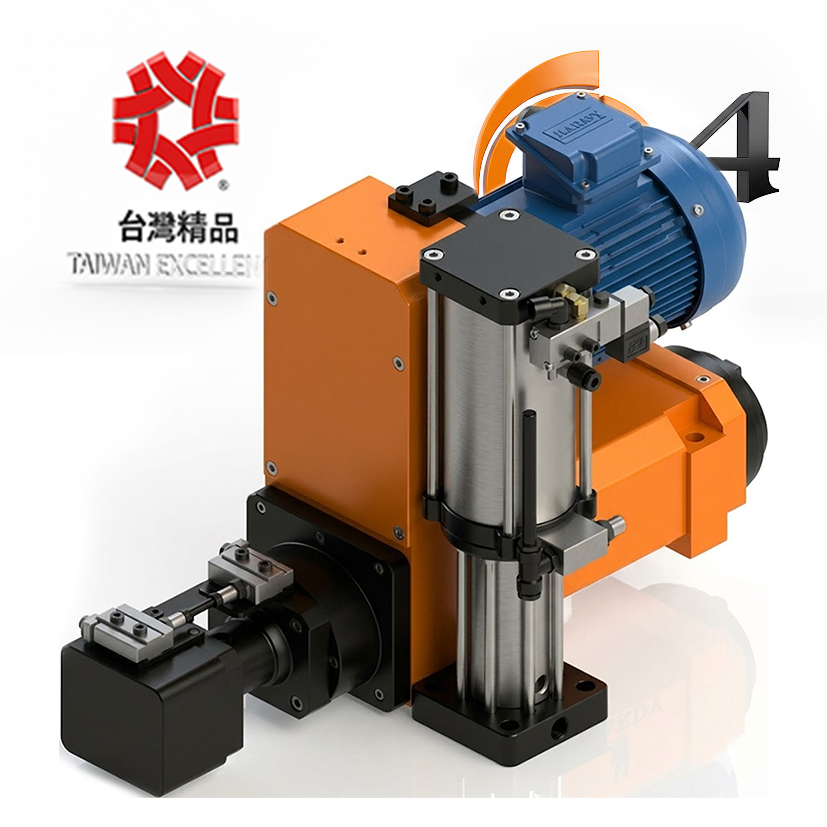

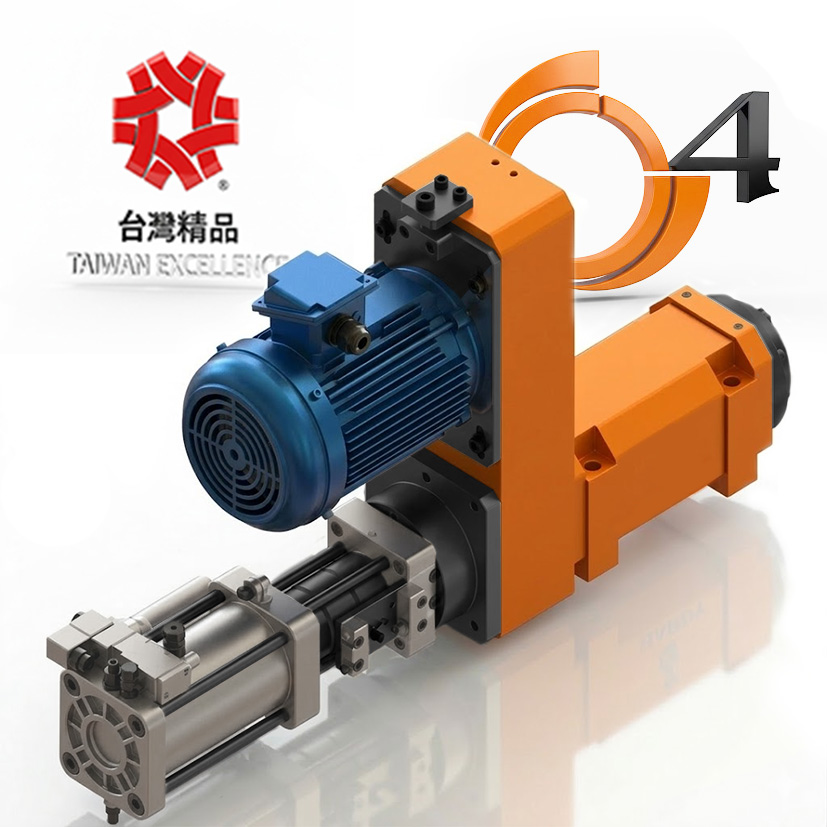

Serie SC & SCS

Cabezales Para Fresado/Mandrilado Con Cilindro Para Cambio Neumático De Herramientas Con Pistón Neumático Trasero & Pistón Neumático Lateral

• Potencia Máxima
  • 1.5, 2.2 & 3.7 Kw
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1500, 2000 & 2500 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 2500, 6000, & 8000 r.p.m.
• Tipo De Boquillas De Sujeción
  • BT-40 & BT-50

• Potencia Máxima
  • 1.5, 5.2 & 3.7 Kw
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1500 & 2000 r.p.m.
• Velocidad Máxima Del Cabezal (Series H)
  • 3000 & 6000 r.p.m.
• Tipo De Boquillas De Sujeción
  • BT-40 & BT-50

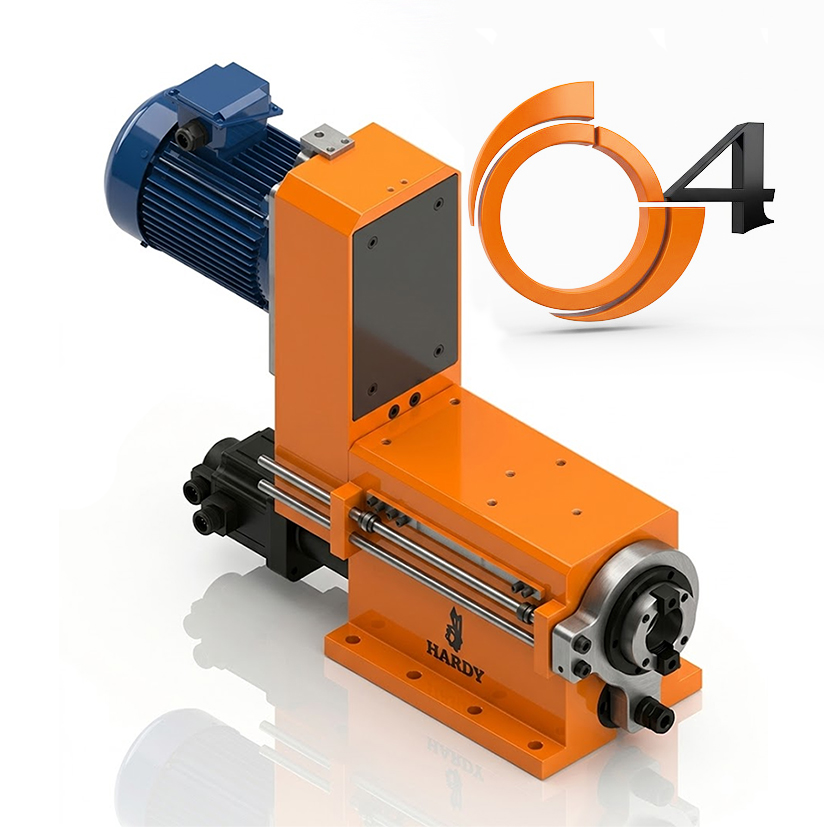

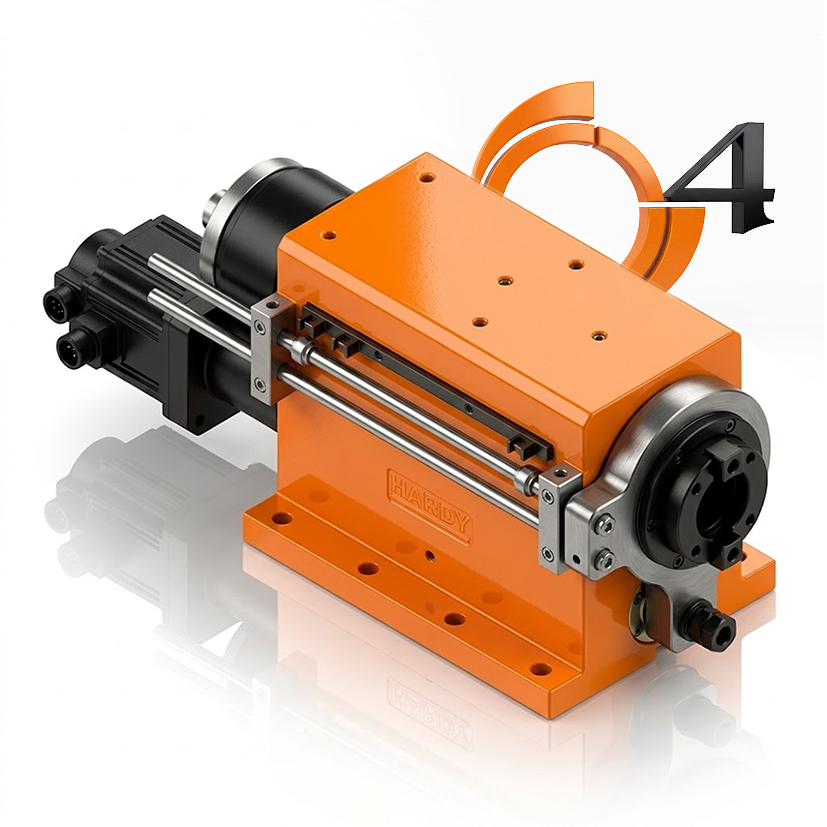

Serie SSD

Servo Cabezales Para Fresado Y Mandrilado

• Potencia Máxima
  • ½, 1, 2, 3 & 5 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 1600, 2000, 3000, 5000 & 10000 r.p.m.
• Tipo De Boquillas De Sujeción
  • Ø6, Ø13, Ø16, Ø25, Ø35 & Ø50 MM.
• Carrera Máxima Del Dispositivo
  • 60, 80, 85, 100, 120 & 150 mm

*** Patent No. M446677

• Potencia Máxima
  • 1, 2, 3 & 5 H.P.
• Velocidad Máxima Del Cabezal (Series Estandard)
  • 4000, 6000, 8000 & 10000 r.p.m.
• Tipo De Boquillas De Sujeción
  • Ø16, Ø25, Ø35 & Ø50 MM.
• Carrera Máxima Del Dispositivo
  • 100, 120 & 150 mm

*** Patent No. M446677

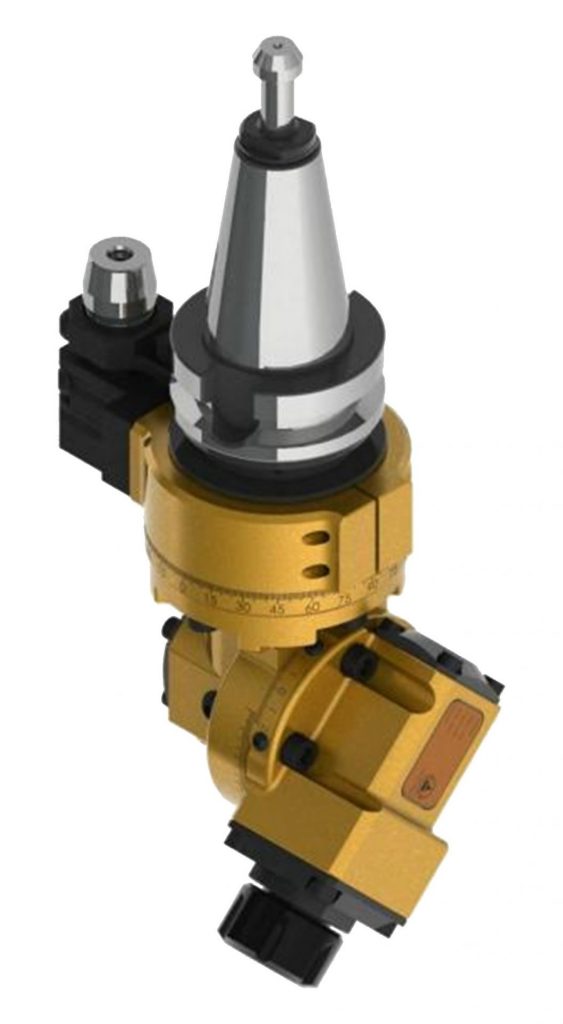

Cabezales Angulares Para Fresado / Mandrilado

Los CABEZALES ANGULARES, también conocidos como aditamentos angulares, son accesorios versátiles que se montan en el husillo principal de una fresadora o mandriladora.

Su función principal es permitir el mecanizado en ángulos que no son accesibles con las herramientas montadas de forma estándar, generalmente a o en posiciones intermedias ajustables respecto al eje Z de la máquina.

Estos cabezales incorporan una transmisión interna (a menudo engranajes) que transfiere la rotación del husillo de la máquina a un husillo secundario de salida posicionado en ángulo.

Son esenciales para realizar operaciones de fresado lateral, mandrinado horizontal, o taladrado en caras inclinadas de una pieza sin necesidad de reorientarla. Esto reduce los tiempos de preparación y aumenta la precisión al mantener la pieza fija. Vienen en una variedad de diseños, incluyendo tipos fijos y orientables, adaptándose a diferentes necesidades de mecanizado.
