En 4ManPro^© (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, nos enorgullece ofrecer una amplia selección de accesorios de diferentes marcas provenientes directamente de Taiwán, un país reconocido por su excelencia en la industria de la automatización. Estamos comprometidos en brindarle productos confiables, funcionales y duraderos que líderes de la industria confían y recomiendan.

4ManPro^© (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE te presenta los últimos desarrollos que ha adicionado a su ya larga lista de elementos y complementos para la industria de la manufactura e integración, donde podemos encontrar los siguientes:

Dentro de los elementos que manejamos como complementos para los proyectos de automatizado o mejoramiento de procesos podemos encontrar los siguientes:

Uno de los elementos básicos hoy en día para los sistemas de producción en línea, carrusel o estación de trabajo son los Aditamentos o Dispositivos De Sujeción.

NOVEDADES

husillo con motor magnético directo

El husillo con motor magnético directo SMD80-BT40 está diseñado para taladrado, roscado, mandrinado, fresado y otras aplicaciones de mecanizado. El SMB80 está equipado con un encoder y un variador de frecuencia de 5.5 kW con tarjeta PG para controlar con precisión la velocidad de rotación y el posicionamiento del husillo. Al procesar a baja velocidad, el inversor compensa automáticamente el par insuficiente, lo que mejora la calidad del procesamiento y la eficiencia de la producción. Este producto admite velocidades estándar máximas de 1,500 rpm y opcionales de 6,000 rpm, con cono de husillo BT40, potencia del motor de 4.2 kW y par nominal de 20,0 NM. Se recomienda utilizar un enfriador de aceite para la circulación del calor y mantener la estabilidad del motor del husillo.

servo unidades deslizantes compactas lineales

Las unidades de deslizamiento de la Serie RHE está diseñada con rieles lineales y husillos de bolas de precisión con un servomotor incorporado. La guías lineales de la Serie RHE se guían mediante bloques de elementos rodantes, ya sean rodillos de bolas o cilíndricos. Estos rodillos permiten que las guías funcione sin fricción, se muevan rápidamente y genere menos calor. Las ventajas de la guías de movimiento lineal son un posicionamiento suave, rápido y extremadamente preciso gracias a la baja fricción.

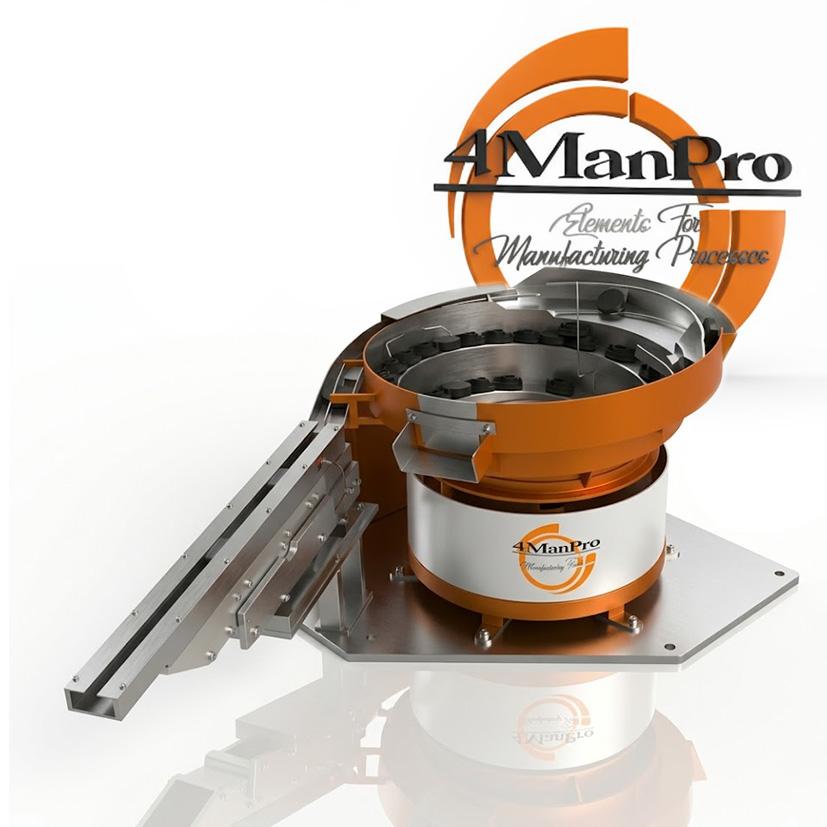

ALIMENTADORES VIBRATORIOS

Fundada en 1988 en Taoyuan, Taiwán, Torng Lih ofrece exclusivamente alimentadores de piezas duraderas y confiables. Nuestra misión es convertirnos en una pieza irremplazable e indispensable en la línea de producción de nuestros clientes.

Nuestros alimentadores vibratorios están diseñados para atraer piezas o componentes de su producto y convertirlos en nuestros fieles clientes. Ya sean componentes pasivos (condensadores, inductores, resistencias), diodos, fusibles, bloques de terminales, desechables médicos y de laboratorio, gotas para los ojos, envases de lentes de contacto, tapas de botellas o precintos de seguridad, la alta calidad y el precio asequible de nuestros alimentadores le garantizarán la satisfacción de usted y de sus piezas.

SUJECION DE ALTA PRECISION

CHENGMAO TOOLS INDUSTRIAL CO., LTD. fue establecida en Taichung, Taiwán, en 1977, ganó el Premio Golden Hand por ser una PYME destacada en 2016. En 2018, CHENGMAO TOOLS obtuvo la certificación del nuevo Sistema de Gestión de Calidad ISO 9001:2015, lo cual refleja el compromiso a largo plazo de la organización con la calidad, la transparencia y la satisfacción del cliente.

Chengmao / Seals Tools es especialista en el desarrollo, fabricación y venta de máquinas y herramientas de ensamblaje utilizadas en líneas de producción.

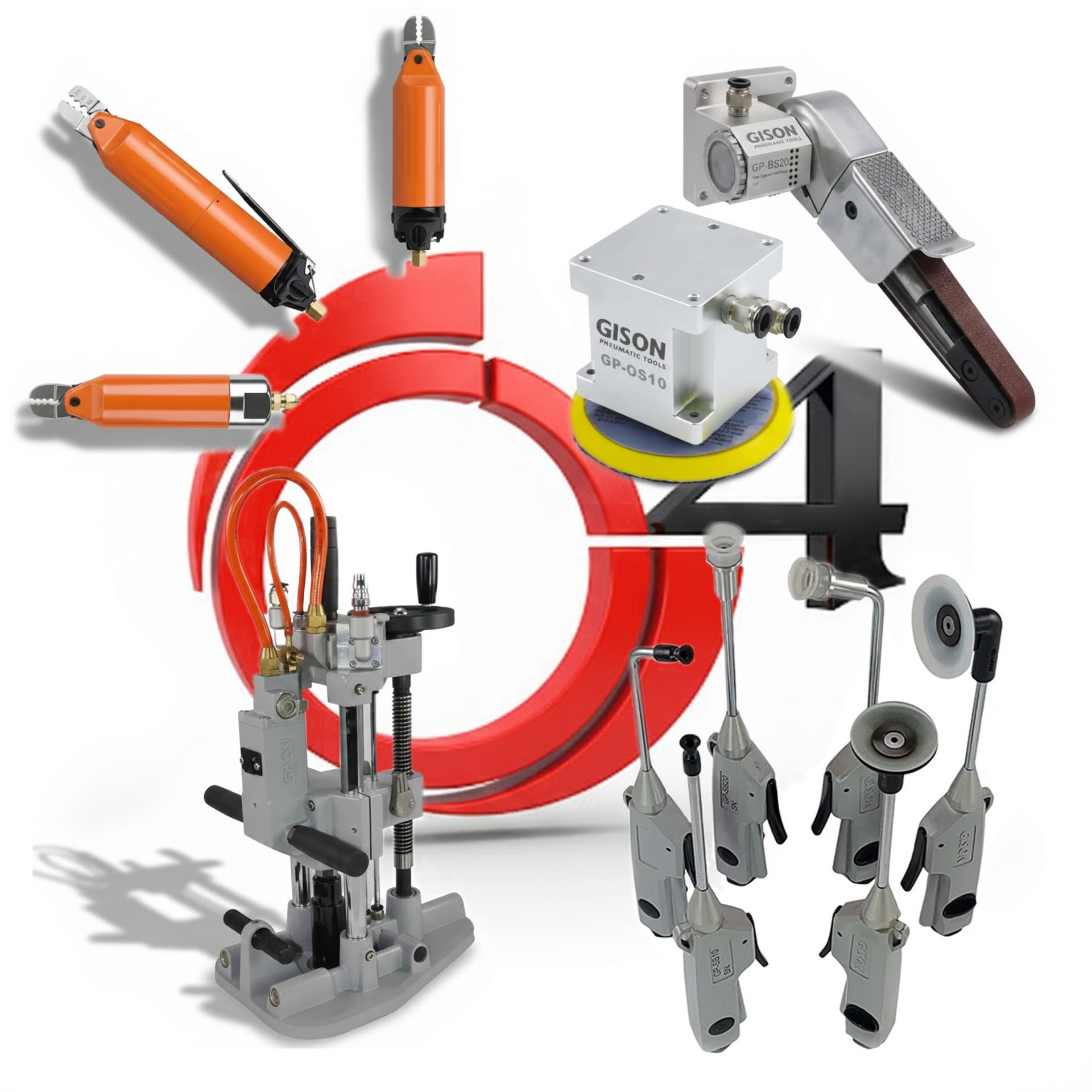

SOPORTE DE PRODUCCION NEUMÁTICO

Fundada en 1945, GISON MACHINERY CO., LTD. comenzó a fabricar herramientas neumáticas en 1973. Gison ha logrado la certificación ISO-9001 desde 1999. Gison tiene más de 48 años de experiencia en la fabricación de herramientas de aire. Gison es un fabricante profesional de herramientas neumáticas. Todas nuestras herramientas de aire están fabricadas en TAIWÁN.

Con más de 500 modelos de herramientas neumáticas, herramientas de aire y otros accesorios, tecnología avanzada y personal entusiasta.
La gama de productos de Gison incluye llave de impacto neumática, llave de carraca, amoladora neumática, lijadora neumática, pulidora neumática, herramienta abrasiva húmeda neumática, mini amoladora neumática, destornillador neumático, taladro neumático, remachadora hidráulica neumática, martillo neumático, escalador de agujas neumático, herramienta de corte neumática, cortadora neumática, grapadora neumática, clavadora neumática, pistola de aire, ventosa de vacío y otros accesorios

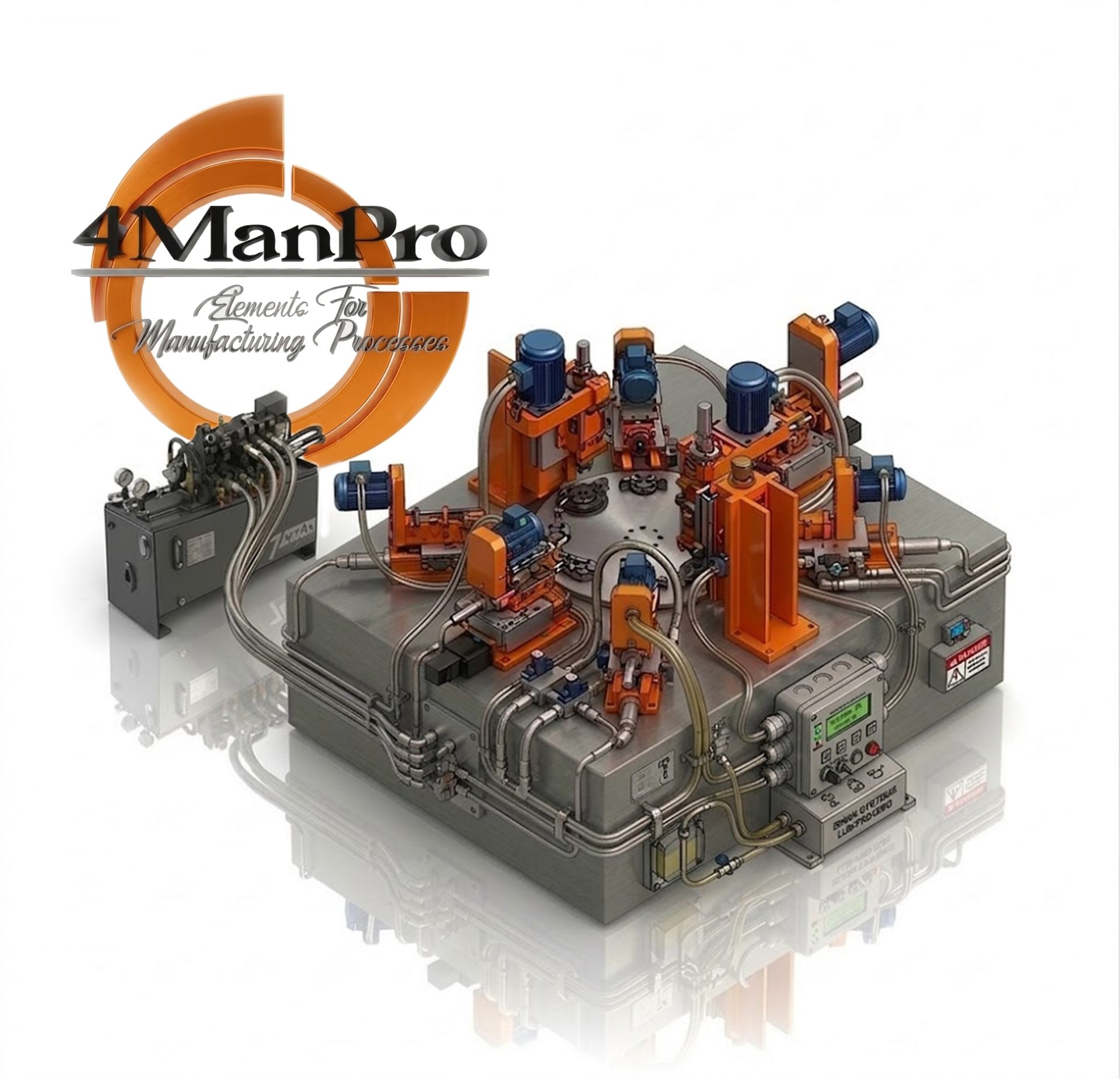

DESARROLLOS CON ELEMENTOS 4ManPro^©

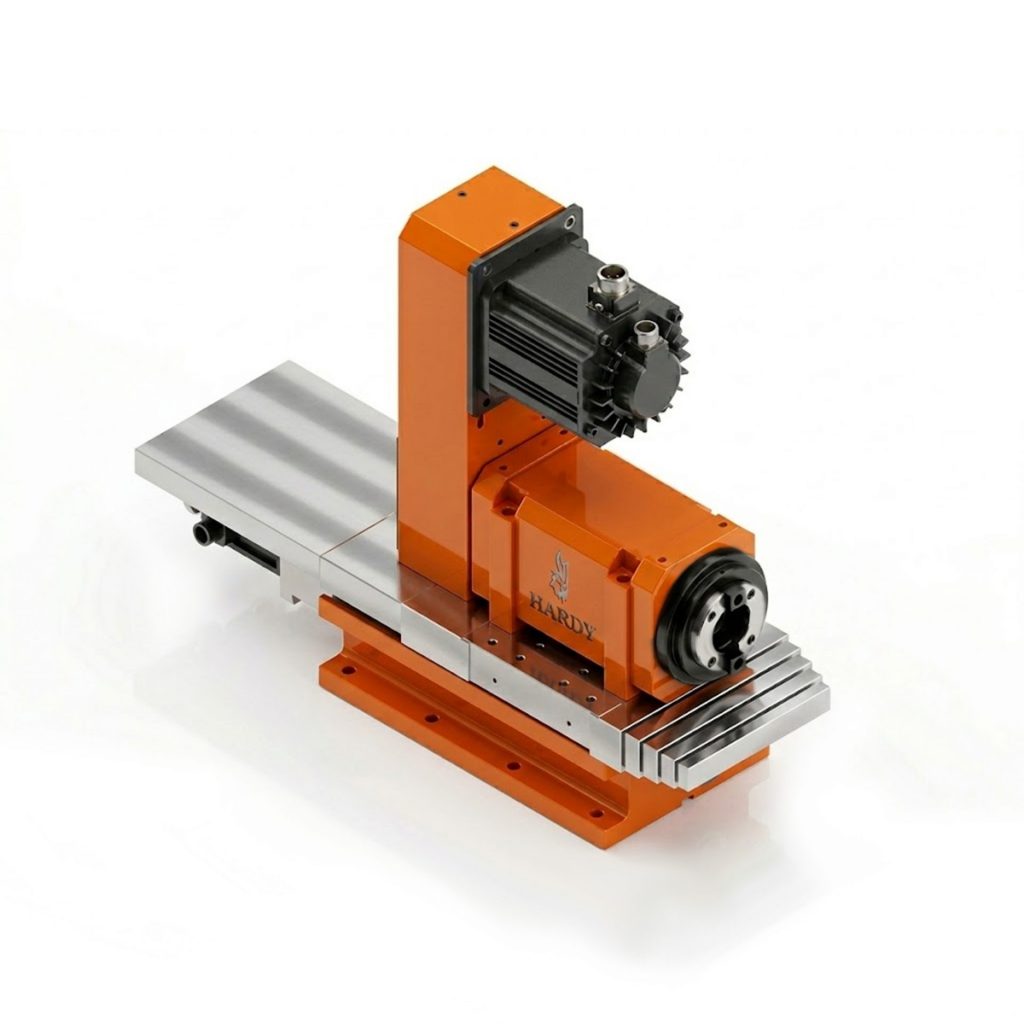

Unidad de mecanizado con carro CNC

Este conjunto modular ofrece velocidad de alimentación ajustable por CNC y control de inversión rápida para mecanizado de alta resistencia. Se han implementado bloques lineales de rodillos que mejoran la rigidez del conjunto para sus aplicaciones de mecanizado.

Modelo de husillo: S80H-NT50
Modelo de carro: RH300-520L
Motor del husillo: Servomotor DELTA de 4,5 kW
Motor de avance: Servomotor DELTA de 2,0 kW
Lubricación de los rodamientos: Grasa de por vida
Transmisión por correa a velocidad fija con Correa De Distribución, correa Trapezoidal o Poli-V
Relación de poleas: 1:1
Velocidad máxima: 3,000 RPM
Opciones (presupuesto a petición)
Junta rotativa con refrigeración central
Sistema automático de sujeción de herramientas
Adaptación para cabezales de husillo múltiples
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

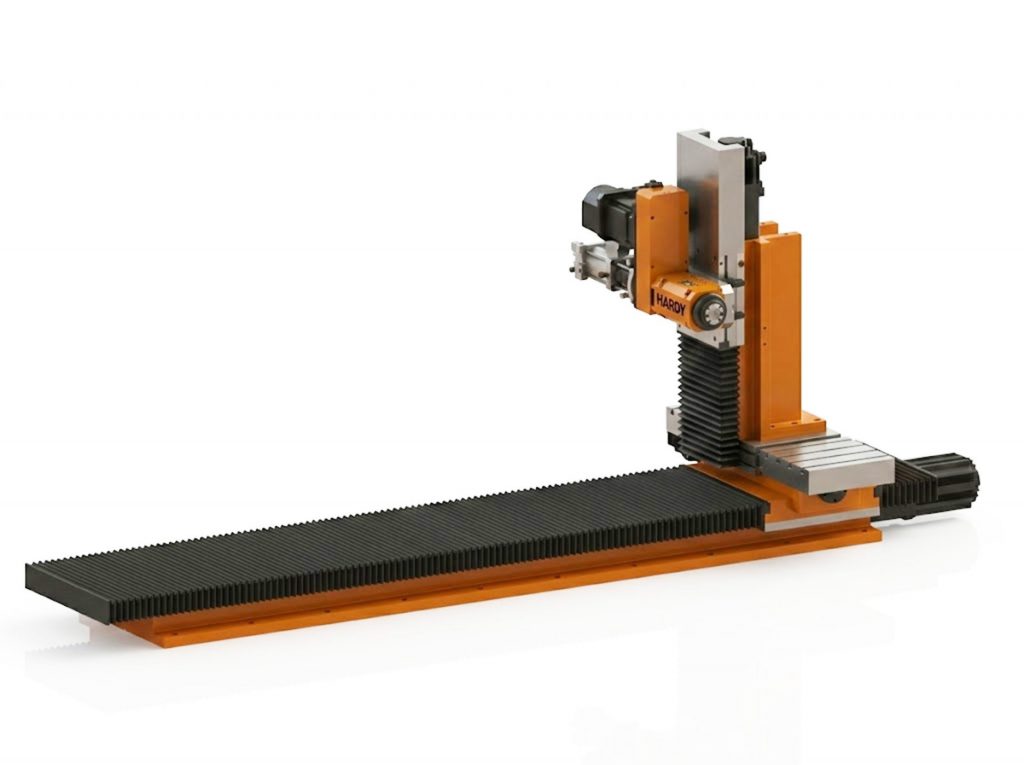

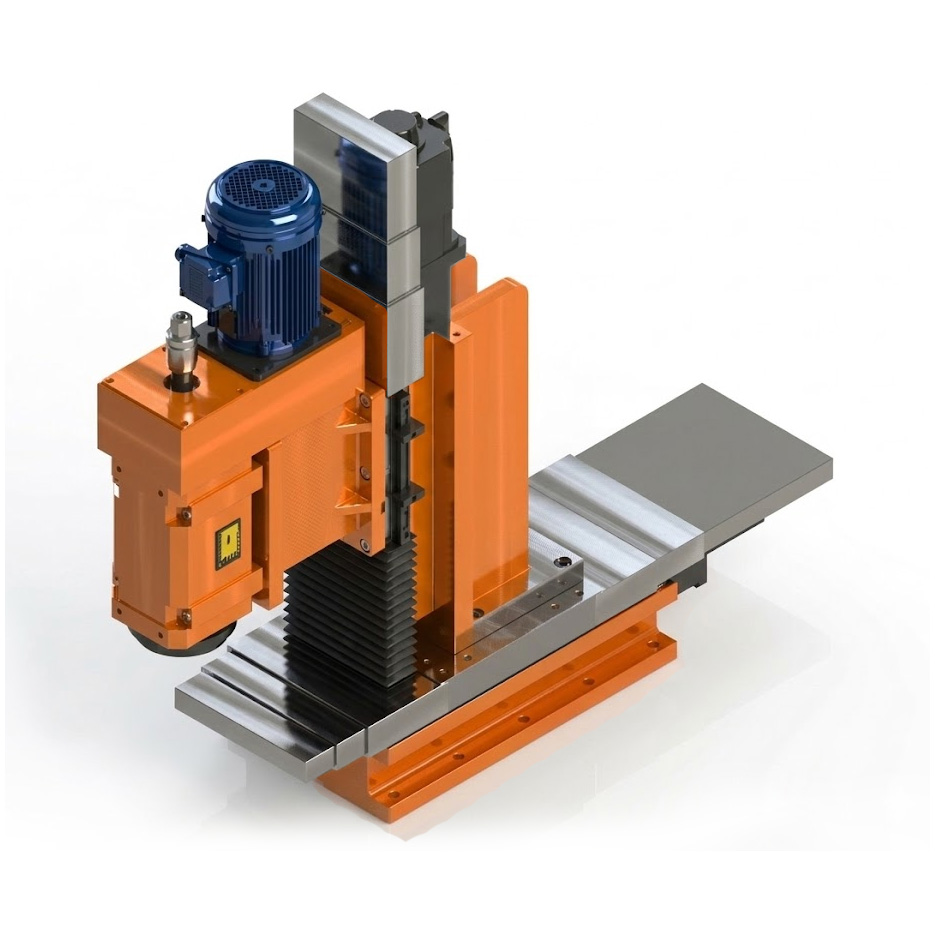

Husillo ATC con guías de ejes múltiples

El husillo con cambiador automático de herramientas hidráulico o neumático permite cambios rápidos de herramienta y un mecanizado preciso. También está disponible para esta aplicación un sistema de refrigeración central con junta rotativa.

Modelo de husillo: SC80-BT50
Potencia máxima del servomotor: 18 kW para el husillo
Servomotor disponible a velocidad variable
Transmisión por correa a velocidad fija con Correa De Distribución, correa Trapezoidal o Poli-V
Motor de inducción de CA estándar con protección IP54
Velocidad de avance programable y accionada por cualquier servomotor
Transmisión de avance accionada por un husillo de bolas de precisión
Recorrido vertical máximo: 260 mm
Recorrido horizontal máximo: 1,200 mm
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Husillo ATC con guías de ejes múltiples

Modelo de husillo: SC80-BT50
Potencia máxima del servomotor: 18 kW para el husillo
Servomotor disponible a velocidad variable
Transmisión por correa a velocidad fija con correa de distribución, correa trapezoidal o poli-V
Motor de inducción de CA estándar con protección IP54
Velocidad de avance programable y accionada por cualquier servomotor
Transmisión de avance accionada por un husillo de bolas de precisión
Recorrido vertical máximo: 260 mm
Recorrido horizontal máximo: 1200 mm
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

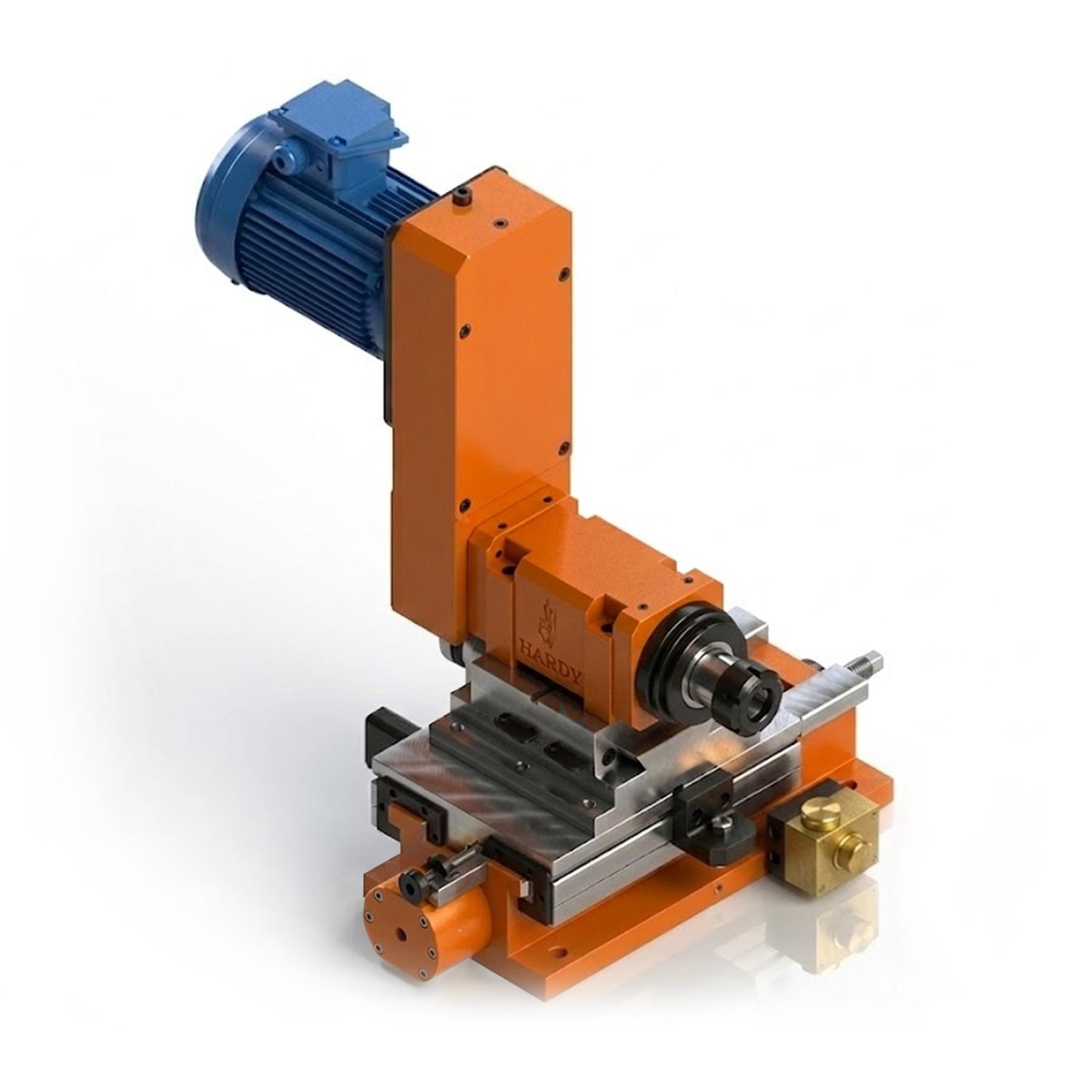

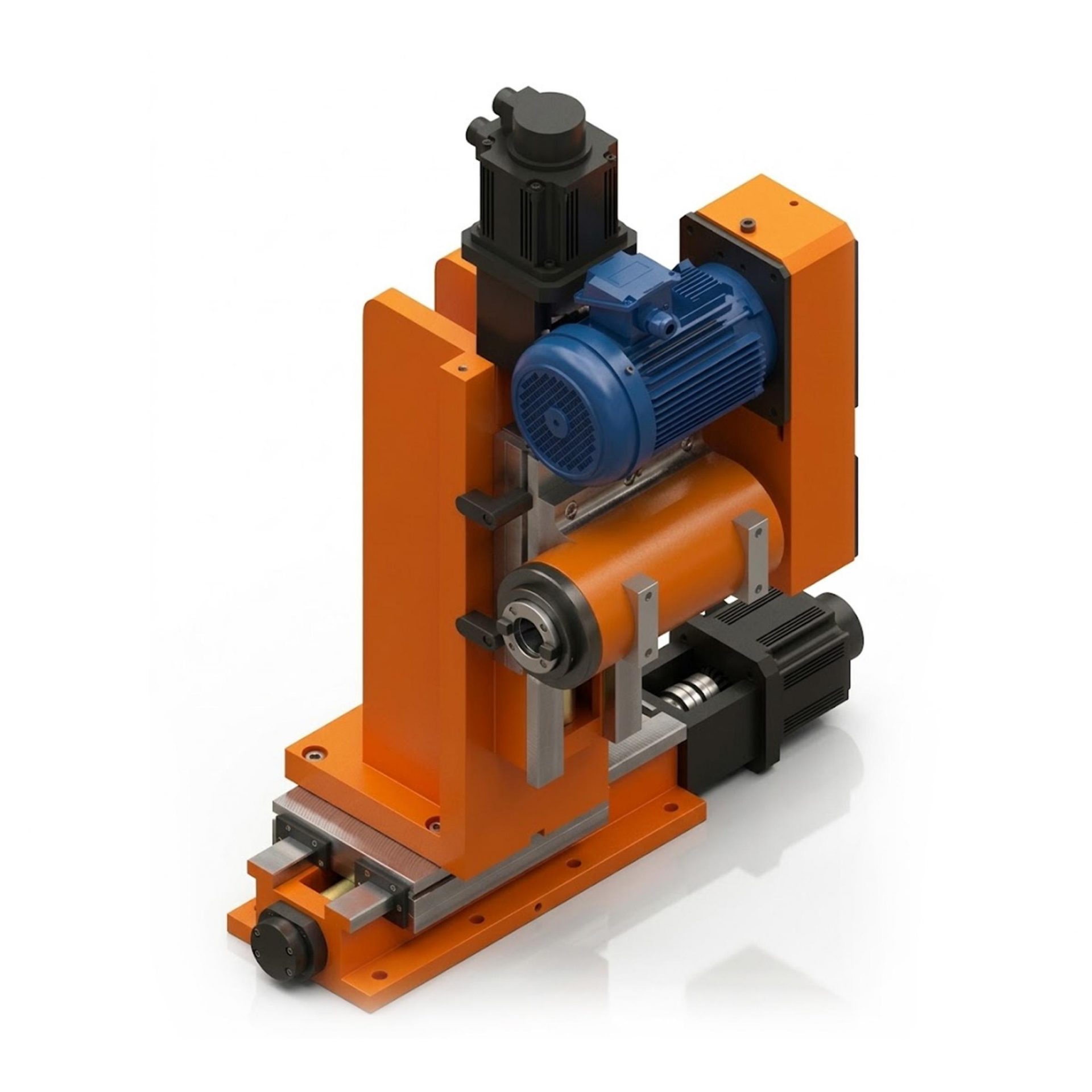

Husillo de mecanizado con REFRIGERACIÓN central y correderas X / Z

La unidad deslizante CNC accionada por servo de múltiples ejes con husillo de refrigerante le permite realizar aplicaciones con refrigerante central mediante una junta de refrigerante giratoria.

Modelo de husillo: S60-NT40
Unidad rotativa de refrigerante: RJ-50
Potencia máxima del husillo: 7.5 kW
Servomotor disponible a velocidad variable
Accionamiento por correa a velocidad fija con correa de distribución, correa trapezoidal o poli-V
Motor de inducción de CA estándar: protección IP54
Modelo de carro de eje Z: VSS220-300/670
Recorrido máximo del eje Z: 200 mm
Modelo de carro de eje X: RH300-520L
Recorrido máximo del eje X: 170 mm
Velocidad de avance programable y accionada por cualquier servomotor disponible
Transmisión de avance accionada por un husillo de bolas de precisión
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Husillo de fresado lateral con carro hidráulico

La Unidad Deslizante CNC accionada por servo de múltiples ejes con husillo de refrigerante le permite realizar aplicaciones con refrigerante central mediante una junta de refrigerante giratoria.

Modelo de husillo: S60-NT40
Unidad rotativa de refrigerante: RJ-50
Potencia máxima del husillo: 7.5 kW
Servomotor disponible a velocidad variable
Accionamiento por correa a velocidad fija con correa de distribución, correa trapezoidal o poli-V
Motor de inducción de CA estándar: protección IP54
Modelo de carro de eje Z: VSS220-300/670
Recorrido máximo del eje Z: 200 mm
Modelo de carro de eje X: RH300-520L
Recorrido máximo del eje X: 170 mm
Velocidad de avance programable y accionada por cualquier servomotor disponible
Transmisión de avance accionada por un husillo de bolas de precisión
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Husillo de fresado lateral con correderas X / Z

Este conjunto modular con carro hidráulico y husillo de fresado le permite realizar fresados y mecanizados laterales.

Modelo de husillo: SR45H-NT40
Potencia máxima: 5 HP
Transmisión por correa: Sincronización o transmisión Poly-V
Relación de poleas: Por determinar
Velocidad máximas: 8,000 RPM
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Opciones (presupuesto a solicitud)
- Junta rotativa con refrigerante
- Fuelles especiales
- Servomotor DELTA

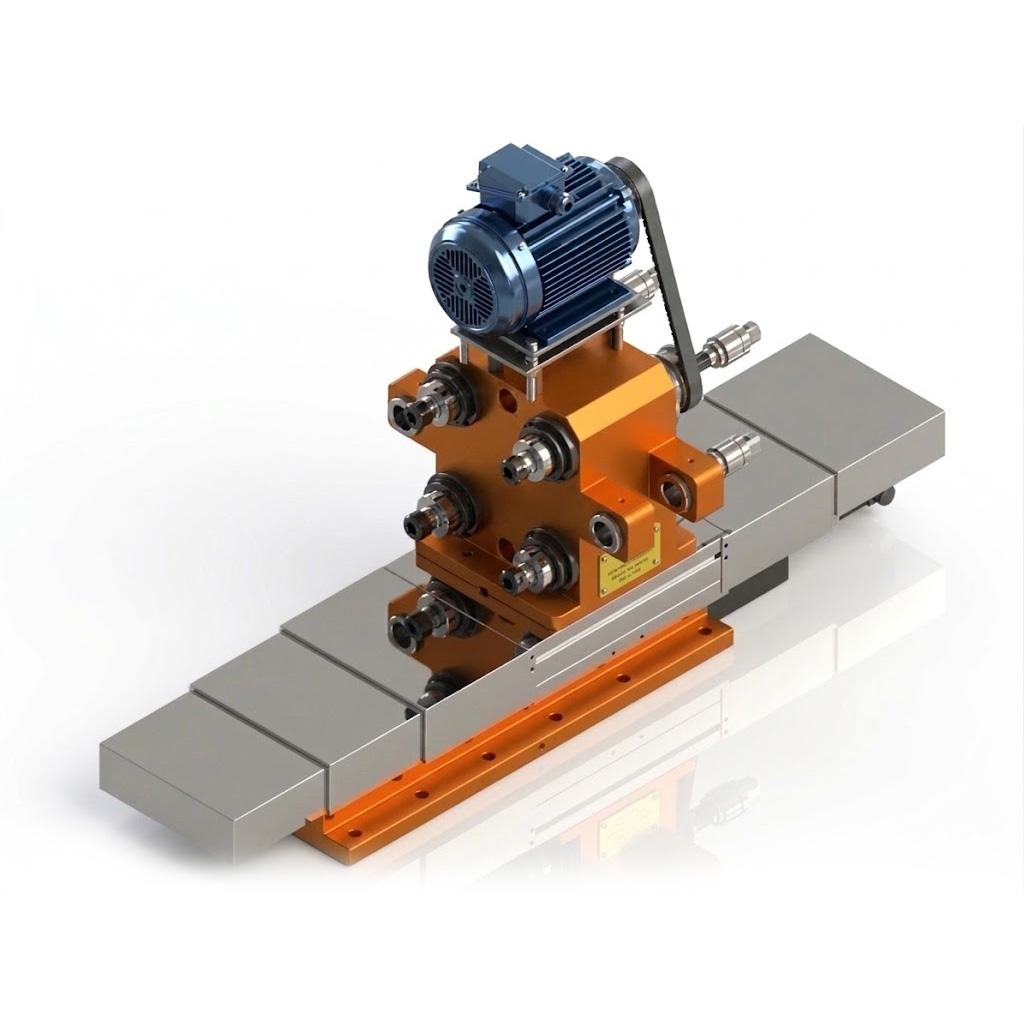

Cabezal de perforación de husillos múltiples

Este conjunto modular con carro hidráulico y husillo de fresado le permite realizar fresados y mecanizados laterales.

Modelo de husillo: SD8-MT4S
Pinza multicabezal: Tipo ER o C
Potencia máxima: 5 HP
Recorrido máximo: 150 mm
Transmisión por Correa Sincronizada
Relación de poleas: Por determinar
Velocidad máximas: 1,500 RPM
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Opciones (presupuesto a petición)
- Orejas guía
- Distancia ajustable
- Relación de velocidad específica
- Longitud específica del husillo

Husillo de cabezal frontal con corredera CNC

Este cabezal de doble cara con una carrera deslizante máxima de 80 mm se ensambla en una corredera de Control CNC para torneado ID/OD, ranurado, mandrinado cónico, roscado cónico, redondeo cóncavo/convexo y otros mecanizados esféricos.

Cabezal de refrentado: FD-880
Husillo: SR80H-A2-5
Carretera: BS360-420/800
Motor de refrentado: Servomotor DELTA de 1.5 kW
Motor del husillo: Inducción de CA FUKUTA de 5 HP x 4P
Motor de avance: Servomotor DELTA de 2.0 kW
Lubricación de los rodamientos: Grasa de por vida
Transmisión por correa: Sincronización
Relación de velocidad de las poleas: 1:2
Velocidad máximas: 2,500 RPM
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Opciones (presupuesto a petición)
- Servomotor DELTA
- Caja de engranajes para motor

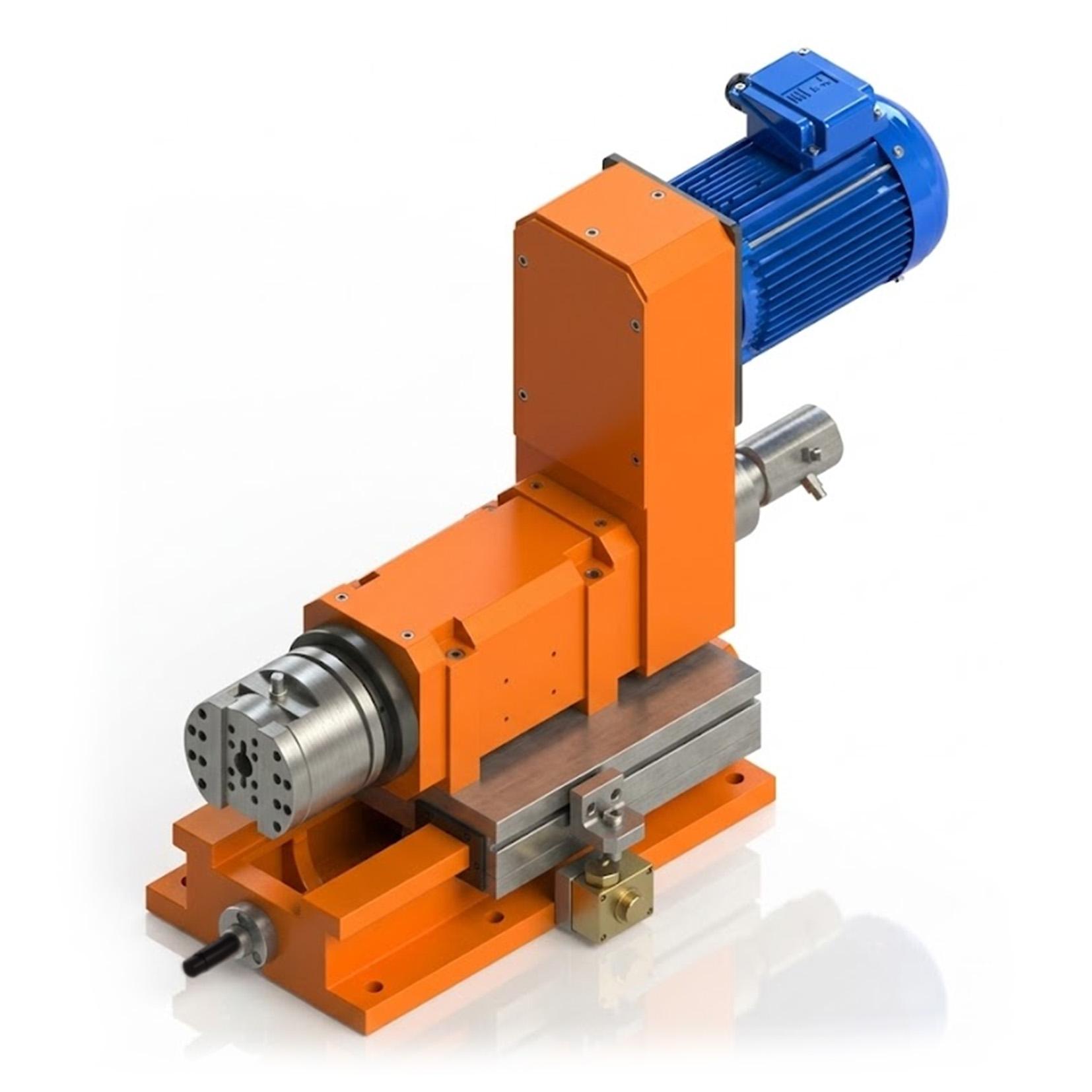

Husillo de fresado lateral con correderas X / Z

Este cabezal de una sola cara con una carrera deslizante máxima de 15 mm se ensambla en la corredera accionada hidráulicamente para torneado ID/OD, ranurado, mandrinado cónico, roscado cónico, redondeo cóncavo/convexo y otros mecanizados esféricos.

Cabezal de refrentado: FA-615
Husillo: S60-A2-5
Corredera Hidráulica: HS250-420/670
Cilindro de refrentado: RS-6520N
Motor del husillo: FUKUTA AC Induction 3HPx4P
Lubricación de los rodamientos: Grasa de por vida
Transmisión por correa: Sincronización
Relación de velocidad de las poleas: 1:2
Velocidad máximas: 1,200 RPM
Color estándar: NARANJA RAL 2009 (Traffic Orange / Naranja tráfico

Opciones (presupuesto a solicitud)
- Caja de engranajes para motor

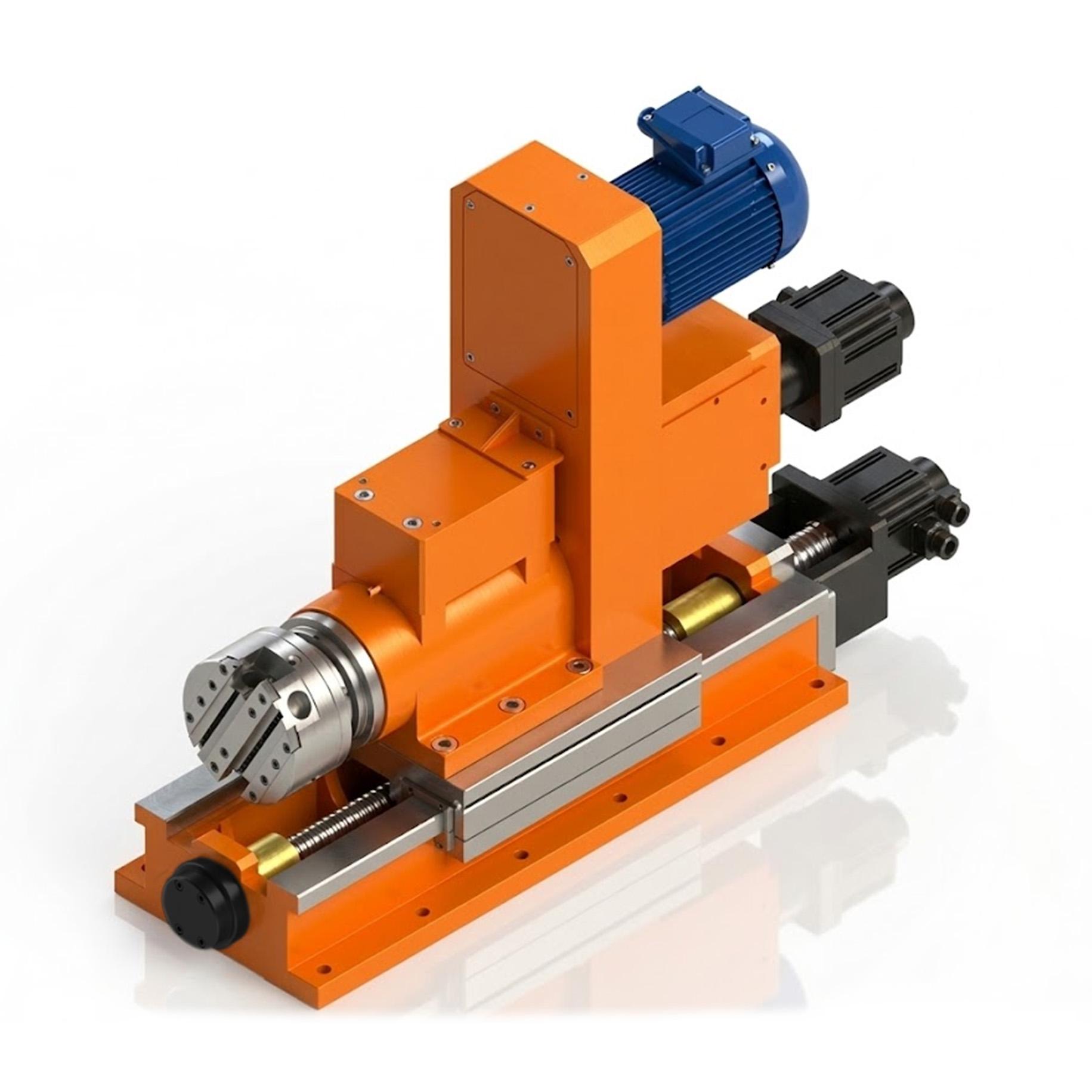

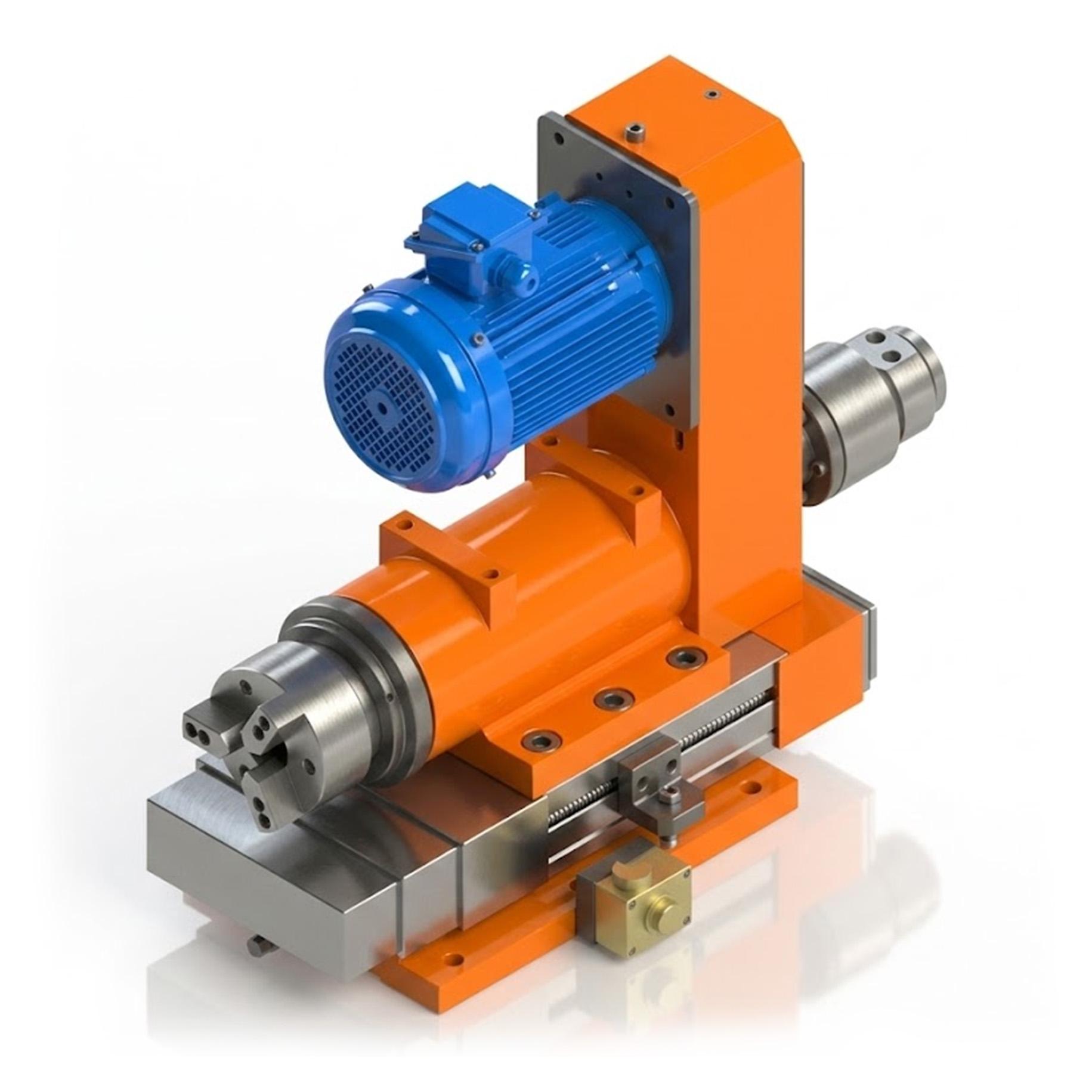

Husillo de cabezal frontal con tipo hidráulico

El mandril de 3 mordazas sujeta y gira una pieza de trabajo para realizar diversas operaciones, como aplicaciones de corte, lijado, moleteado, taladrado, deformación, refrentado y torneado.
