Introducción del producto

• P_máx : 500 Kg/cm²
• El cilindro de soporte hidráulico se aplica normalmente para el mecanizado, lo que puede reducir la vibración, prevenir la deformación, absorber la fuerza de corte y al mismo tiempo mejorar la precisión y la calidad del mecanizado.
• El cilindro hidráulico emplea sellos de aceite y piezas importados para resistir la alta presión y garantizar la calidad, confiabilidad y una larga vida útil.
• Cuando opere el cilindro de soporte, asegúrese de no exceder la velocidad normal de alimentación de aceite para evitar que la barra de soporte golpee la pieza de trabajo cuando entre en contacto con ella.
• La construcción compacta del cilindro tipo tornillo HSP-16 permite operar varias unidades para sujeción en un espacio pequeño.
• El cilindro de soporte de baja presión LSP-16B logra una capacidad de soporte de alta presión, un sistema hidráulico y una presión de operación de 50 kg/cm2.

Identificación del modelo

• Tipo A: Tipo de expulsión por resorte. La barra de soporte se encuentra en la posición más alta. El resorte controla la fuerza de contacto cuando la pieza de trabajo hace contacto con la barra de soporte. La potencia hidráulica acciona la alimentación de aceite para apretar el eje, produciendo una fuerza de soporte.

• Tipo B: Un tipo de expulsión hidráulica. La barra de soporte se encuentra en la posición más baja. La potencia hidráulica acciona la alimentación de aceite para la expulsión. El resorte controla la fuerza de contacto contra la pieza de trabajo. Luego, la energía hidráulica aprieta el eje para producir una fuerza de soporte.

La tuerca de soporte del HSP-16 y LSP-16B se puede reemplazar como se muestra en la figura de la derecha. Se utiliza una junta tórica proporcionada en el cuello para sellar el orificio central de la barra de soporte. Es necesario colocar la junta tórica, que no debe desecharse.

Cuando el LSP-16B utiliza el mismo cilindro hidráulico de simple efecto con otras plantillas, el circuito de la barra de soporte debe controlarse individualmente cuando se solicita la misma plantilla.

TIPOS DE ELEMENTOS

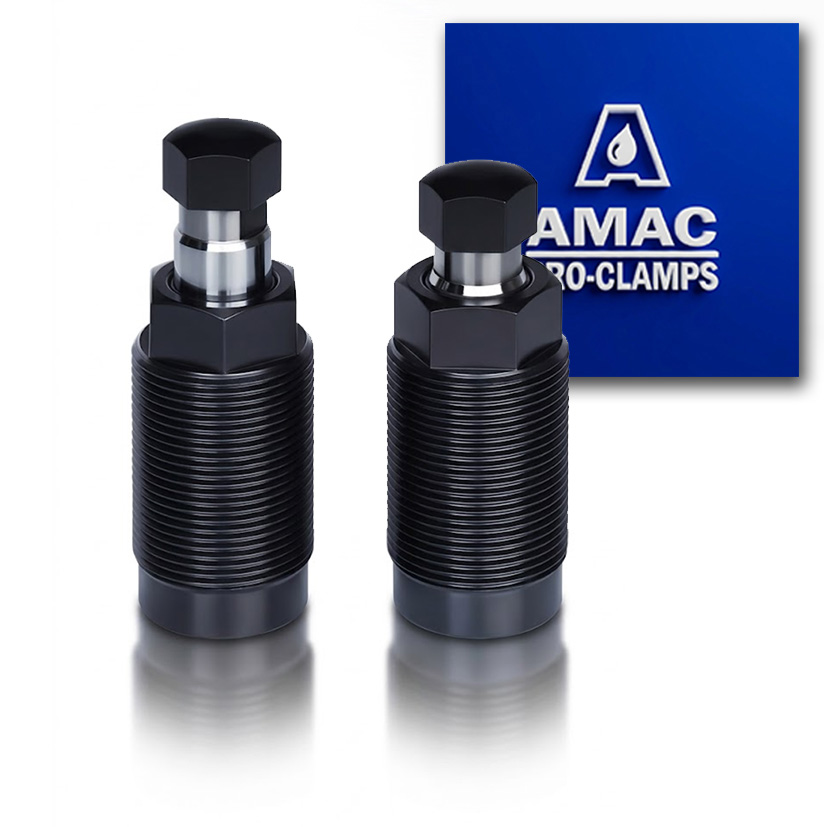

HSP-16 Cilindros Hidráulicos De carga De Alta Presión

• Modelos:
  • HSP-16A1, HSP-16A2, HSP-16B1, HSP-16B2, HSP-16B3 & HSP-16B4
• Diametro Del Vastago:
  • Ø16 mm.
• Presión Máxima De Trabajo:
  • 500.00 Kg/cm²
• Carrera Máxima Del Pistón:
  • 8.00 mm & 15.00 mm

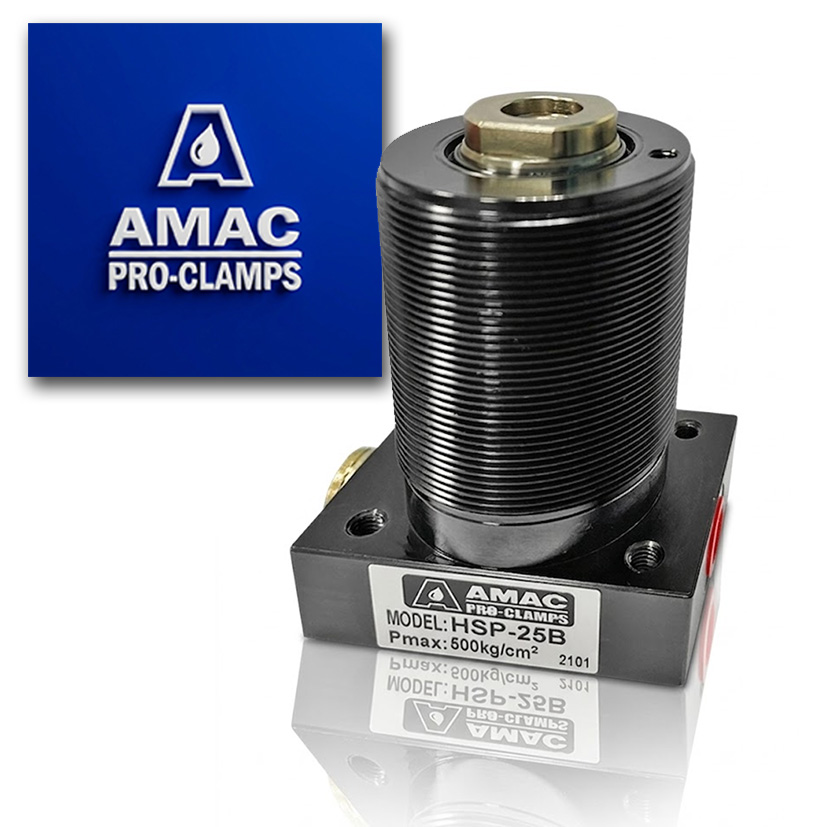

HSP-25 Cilindros Hidráulicos De carga De Alta Presión

• Modelos:
  • HSP-25A & HSP-25B
• Diametro Del Vastago:
  • Ø25 mm.
• Presión Máxima De Trabajo:
  • 500.00 Kg/cm²
• Carrera Máxima Del Pistón:
  • 12.00 mm

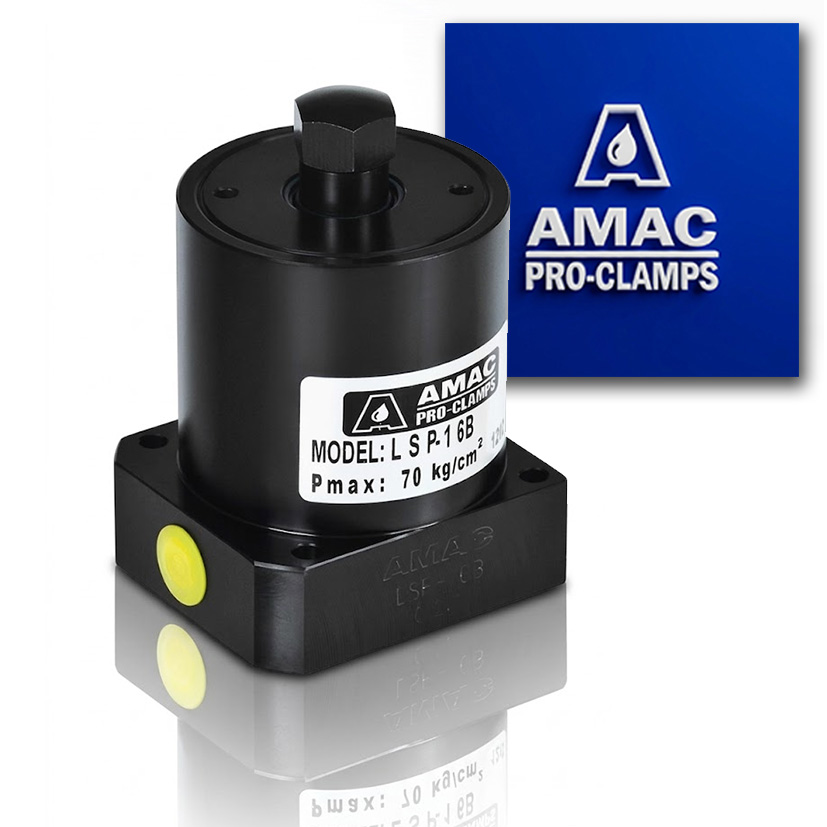

LSP-16 Cilindros Hidráulicos De carga De Alta Presión

• Modelos:
  • LSP-16B & LSP-M16B
• Diametro Del Vastago:
  • Ø16 mm.
• Presión Máxima De Trabajo:
  • 70.00 Kg/cm2
• Carrera Máxima Del Pistón:
  • 8 mm
