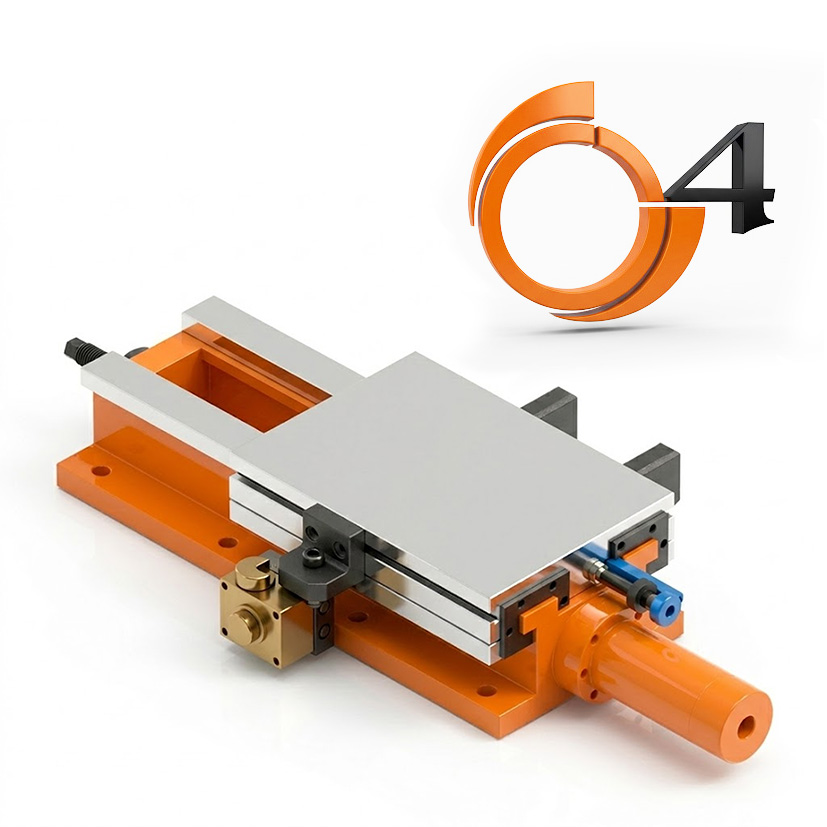

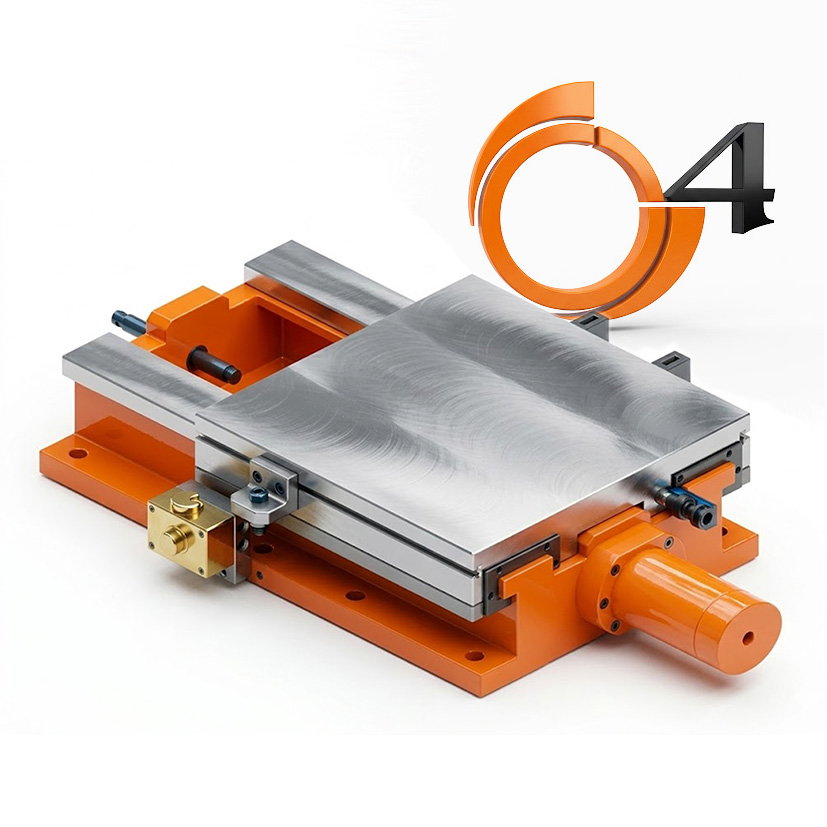

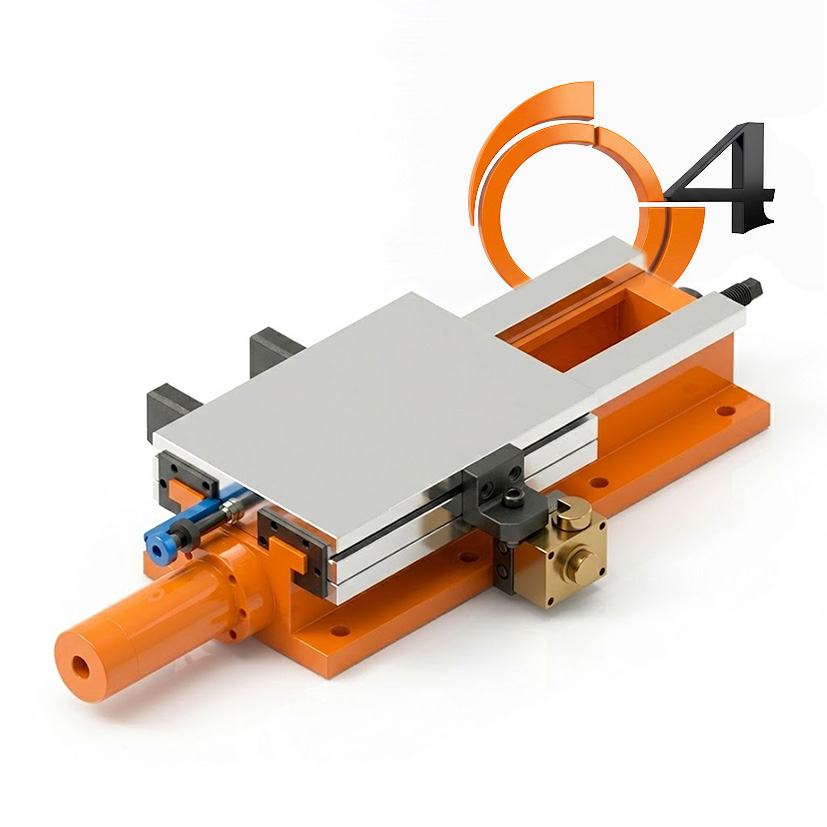

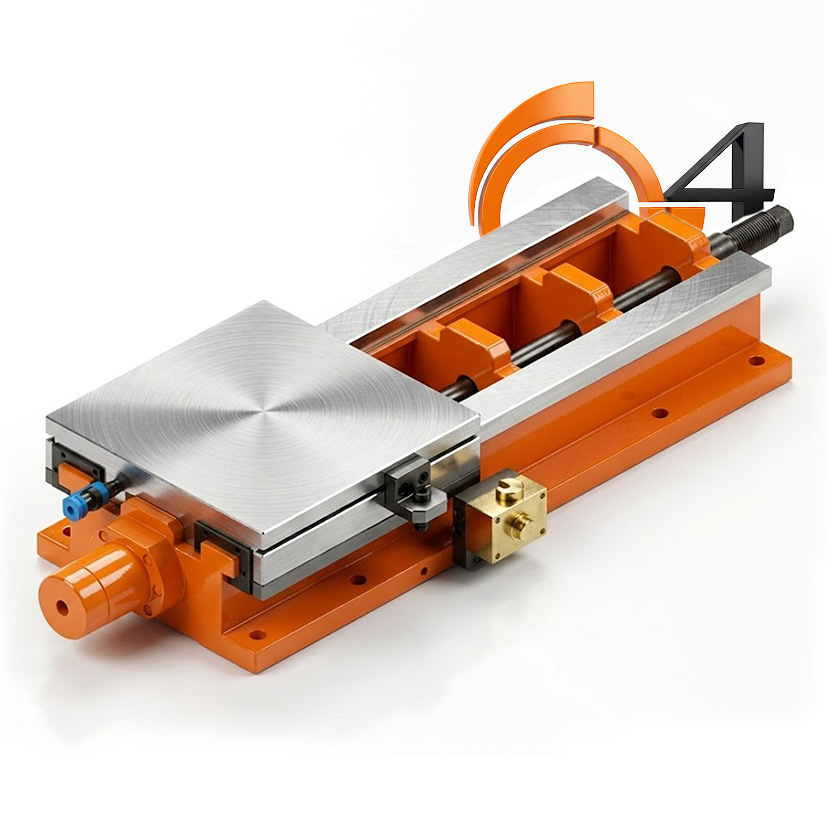

Todos los modelos de Correderas Hidráulicas comercializadas por 4ManPro^© (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, cuentan con bancadas fabricadas con aceros normalizados y liberados de stress.

Las guías de deslizamiento de la correderas de la SERIE HS están templadas y rectificadas para brindar un óptimo desempeño.

Estas correderas pueden ser utilizadas en combinación de unidades automáticas de potencia hidráulica para asegurar un trabajo continuo y resultados repetitivos aun en los más extensos períodos de tipo. Así mismo, pueden ser equipadas con un segundo pistón para trabajos especializados por solicitud del usuario.

Las Correderas Hidráulicas que que integran este apartado de elementos está compuesto por los siguientes dispositivos:

ELEMENTOS

SERIE HS-150

• HS150-200/300
  • Carrera:
    • 80.00 mm
  • Mesa:
    • 150.00 mm x 200.00 mm

• HS150-200/400
  • Carrera:
    • 180.00 mm
  • Mesa:
    • 150.00 mm x 200.00mm

Serie HS-180

• HS180-250/370
  • Carrera:
    • 100.00 mm
  • Mesa:
    • 180.00 mm x 250.00 mm

• HS180-250/470
  • Carrera:
    • 100.00 mm
  • Mesa:
    • 180.00 mm x 250.00 mm

Serie HS-220

• HS220-300/420
  • Carrera: 100.00 mm
  • Tornillo: Ø16 – 6
  • Mesa: 220.00 mm x 600.00 mm
• HS220-300/520
  • Carrera: 200.00 mm
  • Tornillo: Ø16 – 8
  • Mesa: 220.00 mm x 300.00 mm
• HS220-300/670
  • Carrera: 350.00 mm
  • Tornillo: Ø16 – 10
  • Mesa: 220.00 mm x 300.00 mm

• HS220-420/670
  • Carrera: 230.00 mm
  • Tornillo: Ø16 – 10
  • Mesa: 220.00 mm x 420.00 mm
• HS220-420/800
  • Carrera: 100.00 mm
  • Tornillo: Ø16 – 12
  • Mesa: 220.00 mm x 420.00 mm
• HS220-420/940
  • Carrera: 100.00 mm
  • Tornillo: Ø16 – 12
  • Mesa: 220.00 mm x 420.00 mm

Serie HS-250

• HS250-300/420
  • Carrera: 100.00 mm
  • Tornillo: Ø18 – 6
  • Mesa: 250.00 mm x 300.00 mm
• HS250-300/560
  • Carrera: 240.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 250.00 mm x 300.00 mm
• HS250-420/560
  • Carrera: 120.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 250.00 mm x 420.00 mm
• HS250-420/670
  • Carrera: 230.00 mm
  • Tornillo: Ø18 – 10
  • Mesa: 250.00 mm x 420.00 mm

• HS250-420/750
  • Carrera: 310.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 250.00 mm x 420.00 mm
• HS250-420/940
  • Carrera: 500.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 250.00 mm x 420.00 mm
• HS250-420/1200
  • Carrera: 760.00 mm
  • Tornillo: Ø18 – 14
  • Mesa: 250.00 mm x 420.00 mm

Serie HS-300

• HS300-300/420
  • Carrera: 100.00 mm
  • Tornillo: Ø18 – 6
  • Mesa: 300.00 mm x 360.00 mm
• HS300-360/560
  • Carrera: 180.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 300.00 mm x 360.00 mm
• HS300-420/560
  • Carrera: 120.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 300.00 mm x 420.00 mm
• HS300-420/670
  • Carrera: 230.00 mm
  • Tornillo: Ø18 – 10
  • Mesa: 300.00 mm x 420.00 mm

• HS300-420/800
  • Carrera: 360.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 300.00 mm x 420.00 mm
• HS300-420/940
  • Carrera: 500.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 300.00 mm x 420.00 mm
• HS300-420/1200
  • Carrera: 760.00 mm
  • Tornillo: Ø18 – 14
  • Mesa: 300.00 mm x 420.00 mm

Serie HS-360

• HS360-360/560
  • Carrera: 180.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 360.00 mm x 360.00 mm
• HS360-420/560
  • Carrera: 120.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 360.00 mm x 420.00 mm
• HS360-420/670
  • Carrera: 230.00 mm
  • Tornillo: Ø18 – 10
  • Mesa: 360.00 mm x 420.00 mm
• HS360-420/800
  • Carrera: 360.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 360.00 mm x 420.00 mm

• HS360-520/800
  • Carrera: 260.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 360.00 mm x 520.00 mm
• HS360-520/940
  • Carrera: 400.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 360.00 mm x 520.00 mm
• HS360-600/1200
  • Carrera: 580.00 mm
  • Tornillo: Ø18 – 14
  • Mesa: 360.00 mm x 600.00 mm

Serie HS-420

• HS420-420/560
  • Carrera: 120.00 mm
  • Tornillo: Ø18 – 8
  • Mesa: 420.00 mm x 420.00 mm
• HS420-420/670
  • Carrera: 230.00 mm
  • Tornillo: Ø18 – 10
  • Mesa: 420.00 mm x 420.00 mm

• HS420-520/940
  • Carrera: 400.00 mm
  • Tornillo: Ø18 – 12
  • Mesa: 420.00 mm x 520.00 mm
• HS420-600/1200
  • Carrera: 580.00 mm
  • Tornillo: Ø18 – 14
  • Mesa: 420.00 mm x 600.00 mm

Serie HS-500

• HS500-520/885
  • Carrera: 345.00 mm
  • Tornillo: Ø22 – 10
  • Mesa: 500.00 mm x 600.00 mm
• HS500-600/1200
  • Carrera: 580.00 mm
  • Tornillo: Ø22 – 12
  • Mesa: 500.00 mm x 600.00 mm

• HS500-600/1800
  • Carrera: 1180.00 mm
  • Tornillo: Ø22 – 12
  • Mesa: 500.00 mm x 600.00 mm

Serie HS-600

• HS600-520/885
  • Carrera: 345.00 mm
  • Tornillo: Ø22 – 10
  • Mesa: 600.00 mm x 520.00 mm
• HS600-600/1200
  • Carrera: 580.00 mm
  • Tornillo: Ø22 – 12
  • Mesa: 600.00 mm x 600.00 mm

• HS600-600/1800
  • Carrera: 1180.00 mm
  • Tornillo: Ø22 – 12
  • Mesa: 600.00 mm x 600.00 mm
