En 4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, contamos con la más amplia línea de cabezales de línea para las aplicaciones más usuales dentro de la industria.

Así mismo, 4ManPro^® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. también cuenta con desarrollo de cabezales fabricados sobre especificaciones del cliente para aplicaciones especializadas y niveles de producción muy demandantes, siendo elementos de tipo fijo para cumplir con las especificaciones especificas de cada proyecto.

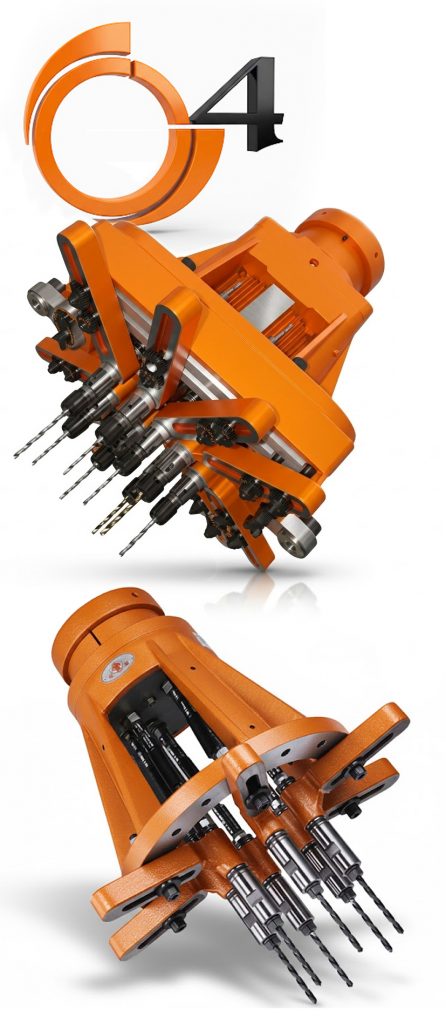

Dentro es estas líneas de productos contamos con la Serie U de Cabezales Múltiples para aplicaciones de perforado o machueleado, donde es requerida una cantidad variable de husillos: De 3 ~ 12 husillos.

Esta Serie De Cabezales Múltiples, puede ser solicitada con Carcasa Redonda o Carcasa Cuadrada, esto dependiendo de la forma de los productos que serán procesados por la misma.

A continuación presentamos los elementos que componen esta serie.

ELEMENTOS

• U-120
  • MODELO DE BOQUILLAS:
    • C-5, C-6, C-9 & C-12.
  • DISTANCIA MÁXIMA ENTRE CENTROS:
    • 120.00 mm.
  • DISTANCIA MÍNIMA ENTRE CENTROS:
    • 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12).
  • RELACIÓN DE VELOCIDAD:
    • 1 : 1.
  • CAPACIDAD MÁXIMA DE PERFORADO:
    •  5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)..
  • CAPACIDAD MÁXIMA DE MACHUELEADO:
    • M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)..
  • NÚMERO DE PUNTAS DE HUSILLO:
    • 3 ~ 6.

• U-165
  • MODELO DE BOQUILLAS:
    • C-5, C-6, C-9 & C-12.
  • DISTANCIA MÁXIMA ENTRE CENTROS:
    • 165.00 mm.
  • DISTANCIA MÍNIMA ENTRE CENTROS:
    • 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12).
  • RELACIÓN DE VELOCIDAD:
    • 1 : 1.
  • CAPACIDAD MÁXIMA DE PERFORADO:
    • 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)..
  • CAPACIDAD MÁXIMA DE MACHUELEADO:
    • M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)..
  • NÚMERO DE PUNTAS DE HUSILLO:
    • 4 ~ 10.

• U-200
  • MODELO DE BOQUILLAS:
    • C-5, C-6, C-9 & C-12.
  • DISTANCIA MÁXIMA ENTRE CENTROS:
    • 200.00 mm.
  • DISTANCIA MÍNIMA ENTRE CENTROS:
    • 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12).
  • RELACIÓN DE VELOCIDAD:
    • 1 : 1.
  • CAPACIDAD MÁXIMA DE PERFORADO:
    • 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)..
  • CAPACIDAD MÁXIMA DE MACHUELEADO:
    • M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)..
  • NÚMERO DE PUNTAS DE HUSILLO:
    • 4 ~ 12.

• U-250
  • MODELO DE BOQUILLAS:
    • C-5, C-6, C-9 & C-12.
  • DISTANCIA MÁXIMA ENTRE CENTROS:
    • 250.00 mm.
  • DISTANCIA MÍNIMA ENTRE CENTROS:
    • 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12).
  • RELACIÓN DE VELOCIDAD:
    • 1 : 1.
  • CAPACIDAD MÁXIMA DE PERFORADO:
    • 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)..
  • CAPACIDAD MÁXIMA DE MACHUELEADO:
    • M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)..
  • NÚMERO DE PUNTAS DE HUSILLO:
    • 4 ~ 12.

• U-300
  • MODELO DE BOQUILLAS:
    • C-5, C-6, C-9 & C-12.
  • DISTANCIA MÁXIMA ENTRE CENTROS:
    • 300.00 mm.
  • DISTANCIA MÍNIMA ENTRE CENTROS:
    • 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12).
  • RELACIÓN DE VELOCIDAD:
    • 1 : 1.
  • CAPACIDAD MÁXIMA DE PERFORADO:
    • 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)..
  • CAPACIDAD MÁXIMA DE MACHUELEADO:
    • M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)..
  • NÚMERO DE PUNTAS DE HUSILLO:
    • 4 ~ 12.
