En 4ManPro® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. BRANCH OFFICE, contamos con la más amplia línea de cabezales de línea para las aplicaciones más usuales dentro de la industria.
Así mismo, 4ManPro® (Elements For Manufacturing Processes) una Hann Kuen Machinery & Hardware, Co., Ltd. también cuenta con desarrollo de cabezales fabricados sobre especificaciones del cliente para aplicaciones especializadas y niveles de producción muy demandantes, siendo elementos de tipo fijo para cumplir con las especificaciones especificas de cada proyecto.

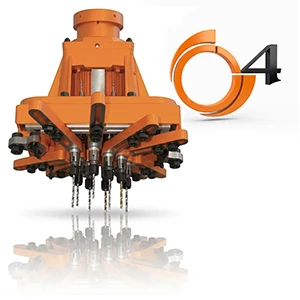

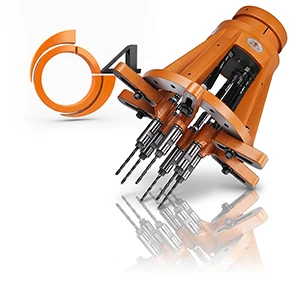

Dentro es estas líneas de productos contamos con la Serie U de Cabezales Múltiples para aplicaciones de perforado o machueleado, donde es requerida una cantidad variable de husillos: De 3 ~ 12 husillos.
Esta Serie De Cabezales Múltiples, puede ser solicitada con Carcasa Redonda o Carcasa Cuadrada, esto dependiendo de la forma de los productos que serán procesados por la misma.
A continuación presentamos los elementos que componen esta serie.
ELEMENTOS
- MODELO DE BOQUILLAS:
- C-5, C-6, C-9 & C-12
- DISTANCIA MÁXIMA ENTRE CENTROS:
- 120.00 mm
- DISTANCIA MÍNIMA ENTRE CENTROS:
- 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12)
- RELACIÓN DE VELOCIDAD:
- 1 : 1
- CAPACIDAD MÁXIMA DE PERFORADO:
- 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)
- CAPACIDAD MÁXIMA DE MACHUELEADO:
- M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)
- NÚMERO DE PUNTAS DE HUSILLO:
- 3 ~ 6
- MODELO DE BOQUILLAS:
- C-5, C-6, C-9 & C-12
- DISTANCIA MÁXIMA ENTRE CENTROS:
- 165.00 mm
- DISTANCIA MÍNIMA ENTRE CENTROS:
- 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12)
- RELACIÓN DE VELOCIDAD:
- 1 : 1
- CAPACIDAD MÁXIMA DE PERFORADO:
- 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)
- CAPACIDAD MÁXIMA DE MACHUELEADO:
- M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)
- NÚMERO DE PUNTAS DE HUSILLO:
- 4 ~ 10
- MODELO DE BOQUILLAS:
- C-5, C-6, C-9 & C-12
- DISTANCIA MÁXIMA ENTRE CENTROS:
- 200.00 mm
- DISTANCIA MÍNIMA ENTRE CENTROS:
- 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12)
- RELACIÓN DE VELOCIDAD:
- 1 : 1
- CAPACIDAD MÁXIMA DE PERFORADO:
- 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)
- CAPACIDAD MÁXIMA DE MACHUELEADO:
- M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)
- NÚMERO DE PUNTAS DE HUSILLO:
- 4 ~ 12.
- MODELO DE BOQUILLAS:
- C-5, C-6, C-9 & C-12.
- DISTANCIA MÁXIMA ENTRE CENTROS:
- 250.00 mm
- DISTANCIA MÍNIMA ENTRE CENTROS:
- 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12)
- RELACIÓN DE VELOCIDAD:
- 1 : 1.
- CAPACIDAD MÁXIMA DE PERFORADO:
- 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)
- CAPACIDAD MÁXIMA DE MACHUELEADO:
- M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)
- NÚMERO DE PUNTAS DE HUSILLO:
- 4 ~ 12
- MODELO DE BOQUILLAS:
- C-5, C-6, C-9 & C-12
- DISTANCIA MÁXIMA ENTRE CENTROS:
- 300.00 mm
- DISTANCIA MÍNIMA ENTRE CENTROS:
- 13.00 mm. (C-5), 18.00 mm. (C-6), 27.50 mm. (C-9) & 30.00 mm. (C-12)
- RELACIÓN DE VELOCIDAD:
- 1 : 1
- CAPACIDAD MÁXIMA DE PERFORADO:
- 5.00 mm. (Ø5), 6.00 mm. (Ø6), 9.00 mm. (Ø9) & 12.00 mm. (C-Ø12)
- CAPACIDAD MÁXIMA DE MACHUELEADO:
- M4 (Ø5), M6 (Ø6), M9 (Ø9) & M12 (C-Ø12)
- NÚMERO DE PUNTAS DE HUSILLO:
- 4 ~ 12
